Detailierte Beschreibung

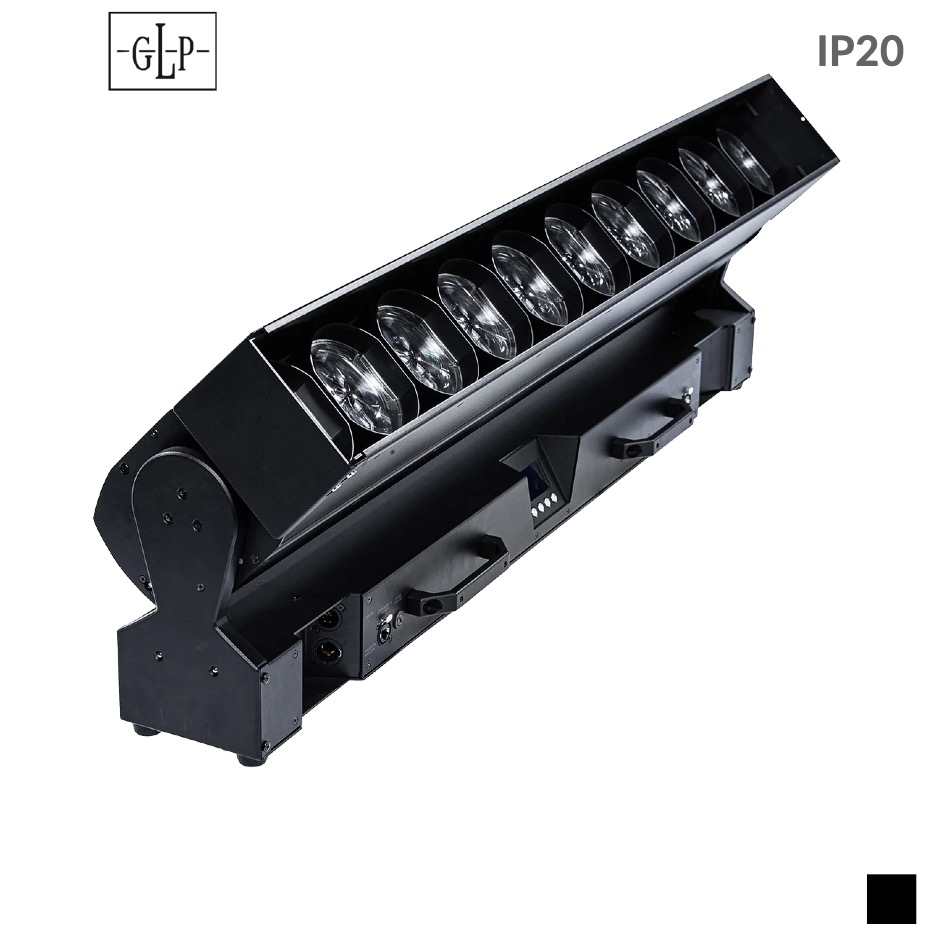

- Das neue optische System in der FR10 Bar verfügt über dieselben großen Optiken, wie sie bereits im impression FR10 verwendet werden. Es entsteht somit ein neuer Look in vertrautem Stil. Mit ihren zehn 60 Watt RGBW LED Leuchtquellen bietet die FR10 Bar Grundfarben, die exakt mit der impression FR Serie abgestimmt sind. Jede einzelne Leuchtquelle beeindruckt dabei mit satter Farbmischung und einem überzeugenden Output aus einer Micro-Fresnellinse. Neben der individuellen Farbsteuerung verfügt die FR10 Bar über eine Reihe eingebauter Farbmakros und eine große Auswahl an Farb-Presets.
Die GLP impression FR10 Bar hat einen Zoombereich von 3,7 bis 35 Grad (10:1), was sie aber von jedem anderen Produkt auf dem Markt unterscheidet, ist die Möglichkeit, jede Zoom-Optik einzeln und unabhängig zu steuern. Diese Möglichkeit bietet dem Designer ein völlig neues Maß an Kreativität, Gestaltungsmöglichkeiten und Flexibilität.
Im engsten Zoom-Winkel erzeugt die impression FR10 Bar scharf umrissene Lichtebenen, die unglaublich dramatisch und durchdringend schön sind. Im oberen Zoom-Bereich fungiert die FR10 Bar als Washlight für Cycloramen, weite Flächen und Objektbeleuchtung.
Die impression FR10 Bar verfügt über dieselben Konstruktionsmerkmale wie der Industriestandard – impression X4 Bar 10 und 20 – und kann somit einfach mit ihnen zusammen eingesetzt werden. Beide Typen nutzen beispielsweise dieselben Befestigungs- und Verriegelungssysteme. Genau wie bei der X4 Bar können auch mehrere FR10 Bars mit gleichbleibendem Pixel-Pitch aneinandergereiht werden.
Die Strom- und Datenanschlüsse sind in der Base des Geräts beheimatet. Die Ein- und Ausgänge sind so angebracht, dass das Durchschleifen möglichst einfach umgesetzt werden kann.
Die impression FR10 Bar kann selbstverständlich in jeder Lage montiert werden und steht sicher auf integrierten Gummifüßen. Fest eingebaute Safety-Befestigungen, Griffe und ein Tilt-Lock-System für den sicheren Transport gehören ebenso zum Standard wie ein batteriebetriebenes Menüsystem, das die Adressierung der Geräte jederzeit erleichtert.
Die GLP impression FR10 Bar ist der nächste Schritt in der Entwicklung der automatisierten linearen Beleuchtung und bietet dem Designer mehr Flexibilität als je zuvor.
Eigenschaften
- 10x 60 Watt RGBW Osram® LEDs
- Individueller Zoom für jede Linse separat
- Mikro-Fresnel-Linsen für kraftvolle Leistung
- Pencil-Beam-Effekt
Leuchtmittel
– 60W LED Leuchtmittel (x10)
– 5’800lm | 50’000 h
– Rot, Grün, Blau, Weiss | CRI: 80+ | TLCI: 80+ | Tm30: 77/106
Helligkeitssteuerung
– – 100 % stufenlose elektronische 16-Bit-Dimmung, regelmäßige und zufällige Strobe- und Pulseffekte, sofortiges Ein- und Ausschalten, zufälliger Pixel-Strobe-Effekt
Positionierung
– TILT 200°
Farben
– Abstimmbares Weiß 2500K-10000K
– Tungsten-Simulation 8x verknüpft mit festem CCT | 8x relativ zu Colormix
– virtuell, 64 LEE referenzierte Farben, Regenbogen
Optisches System
– 10 x Motorisierte Zoomoptik 3.7° bis 34°
Physikalisch
– Gehäuse schlagfestes flammhemmendes Thermoplastik, Aluminium, Stahlblech, integrierte Griffe in der Basis, Tilt-Lock-System, austauschbarer Frontscreen
– Montageart 4 Paar 1/4-Drehverschlüsse, 2 Ösen für Sicherungskabel
– Schutzart IP20
– Farbe/Ausführung schwarz
– Abmessungen | B: 1000mm | H: 339mm | T: 196mm
– Gewicht 24 kg
Thermisch
– Umgebungstemperatur 5°C – 45°C
– Kombination aus Konvektions- und Zwangskühlung
Elektrisch
– elektrische Schutzklasse SK I
– Betriebsspannung 180 – 250VAC, 50-60Hz
– Leistungsaufnahme 740W
– Max. Betriebsstrom A
Eingang
Neutrik powerCON True 1
Ausgang
Neutrik powerCON True 1
Steuerung
– Protokoll DMX USITT DMX512-A, RDM ANSI/ESTA E1.20
– Protokoll Ausgang DMX USITT DMX512-A, RDM ANSI/ESTA E1.20
– 4 DMX-Modi mit 21, 51, 57, 79 DMX-Kanälen
Eingang
01 XLR5 Chassis Male
Ausgang
01 XLR5 Chassis female
Netzwerk
– Protokoll art-NET, sACN
-Protokoll Ausgang art-NET, sACN
Eingang
Neutrik etherCON
Ausgang
Neutrik etherCON failsafe
