Beschreibung
Technische Daten in Kürze

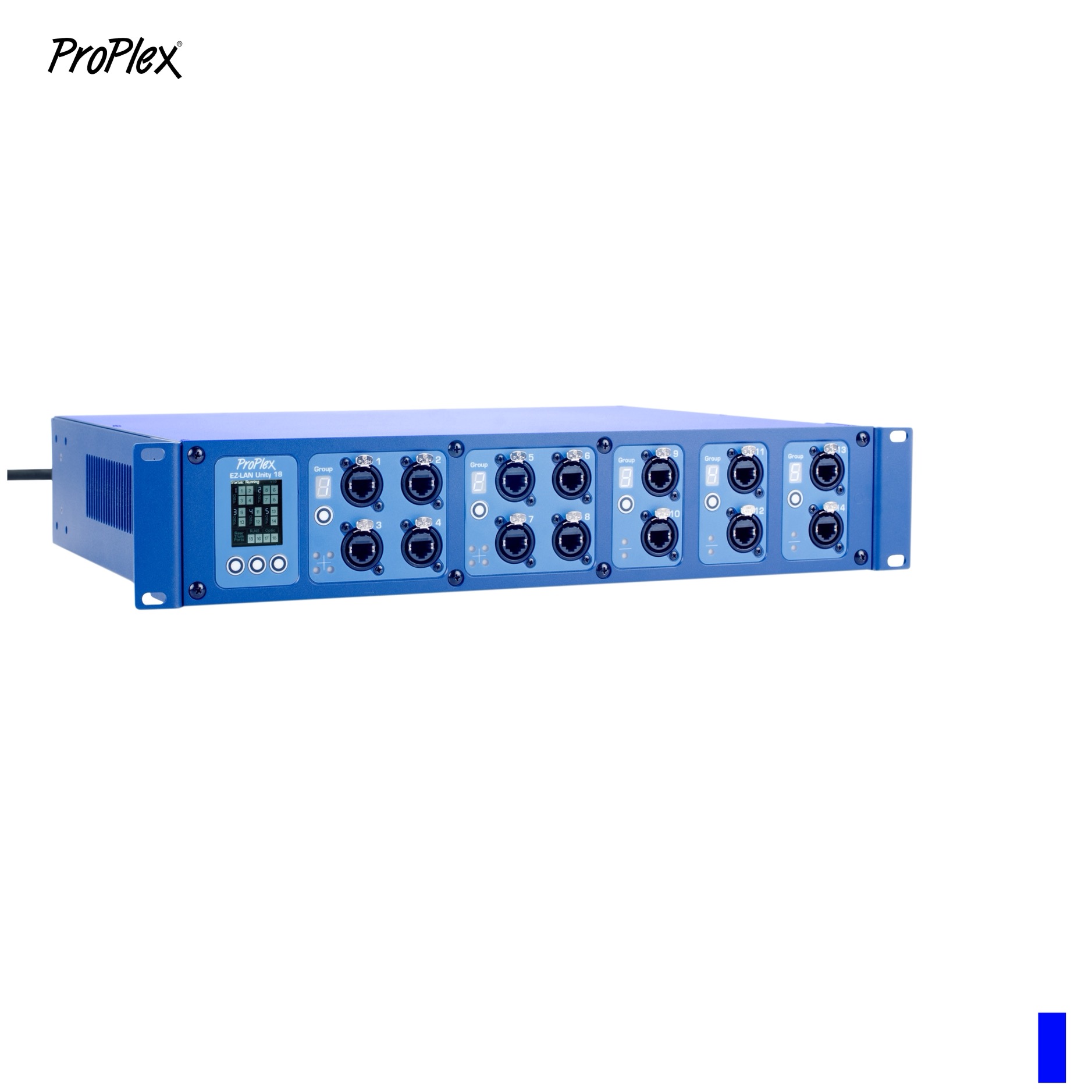

Netzwerk Switch Vom Benutzer konfigurierbarer Gigabit-Switch mit hohem Durchsatz. Trennen und verteilen Sie mit wenigen Tastendrücken gleichzeitig bis zu fünf separate Netzwerke – z. B. Beleuchtung, Audio, Medien, Inhalte, Konsole, Kommunikation. Zwei EZ-LANs übernehmen die Arbeit von bis zu 8 unmanaged Gigabit-Switches.
In: powerCON TRUE1 Chassis
Out: powerCON TRUE1 Chassis | 100 – 240VAC 50/60Hz | 30W | LAN IN: 02 x Neutrik opticalCON QUAD MM, 02 x Neutrik etherCON | AES67, ArtNet, Dante, GreenGo, HippoNet, HogNet, Livewire, MA-Net 2/3, Q-LAN, RAVENNA, RDMNet, sACN etc. | LAN OUT: 14 x Neutrik etherCON
Rackgehäuse 19 Zoll | 2HE
Abmessungen (mm) | T: 305 | B: 483 | H: 90 | 4,9kg
Downloads
Bedienungsanleitung
System Diagram
Spezifikation
Artikelseite des Herstellers
Detailierte Beschreibung
- EZ-LAN macht die komplexen Netzwerkverbindungen bei Veranstaltungen von heute einfacher und für jeden zugänglich. Diese einfach zu bedienenden und dennoch leistungsstarken Gigabit-Ethernet-Switches verteilen bis zu fünf separate Netzwerke – Beleuchtung, Audio, Inhalte, Server, Konsole oder Kommunikation – schnell, mühelos und gleichzeitig.
- Auch Anwender, die mit den Feinheiten verwalteter Netzwerke nicht vertraut sind, können Netzwerke ganz einfach isolieren sowie mit einem einzigen Tastendruck auf VLAN-Zuweisungen zugreifen und diese ändern.
- Mit 14 Ports, die in bis zu fünf separate Gruppen zugeordnet werden können, ist EZ-LAN eine revolutionäre Ergänzung der ProPlex Data Distribution-Reihe von Datenmanagementsystemen für verschiedene Formate, die alle so konzipiert und gebaut sind, dass sie den Anforderungen des „Lebens auf Tour“ standhalten.
Hardware
- 1,8-Zoll-LCD-Display
- Jeder Ethernet-Anschluss verfügt über Status-LEDs, die die Datenaktivität (IN oder OUT) anzeigen.
- Wenn die Status-LED blinkt, empfängt der Ethernet-Anschluss ein Signal.
- Wenn die Status-LED nicht blinkt, empfängt der Ethernet-Anschluss kein Signal.
- Alle Anschlüsse verfügen über eine separate optische und galvanische Trennung.
- Ethernet ist 10/100/1000 Base-TX mit Auto-Negotiation.
Physikalisch
– Rackgehäuse 19 Zoll | 2HE
– Farbe/Ausführung blau
– Abmessungen | B: 483mm | H: 90mm | T: 305mm
– Gewicht 4,9 kg
Thermisch
– Umgebungstemperatur -20°C – 40°C
Elektrisch
– elektrische Schutzklasse SK I
– Betriebsspannung 100 – 240VAC 50/60Hz
– Leistungsaufnahme 30W
Eingang
powerCON TRUE1 Chassis
Ausgang
powerCON TRUE1 Chassis
Netzwerk
– Protokoll AES67, ArtNet, Dante, GreenGo, HippoNet, HogNet, Livewire, MA-Net 2/3, Q-LAN, RAVENNA, RDMNet, sACN etc.
Eingang
02 x Neutrik opticalCON QUAD MM
02 x Neutrik etherCON
Ausgang
14 x Neutrik etherCON
