Detailierte Beschreibung

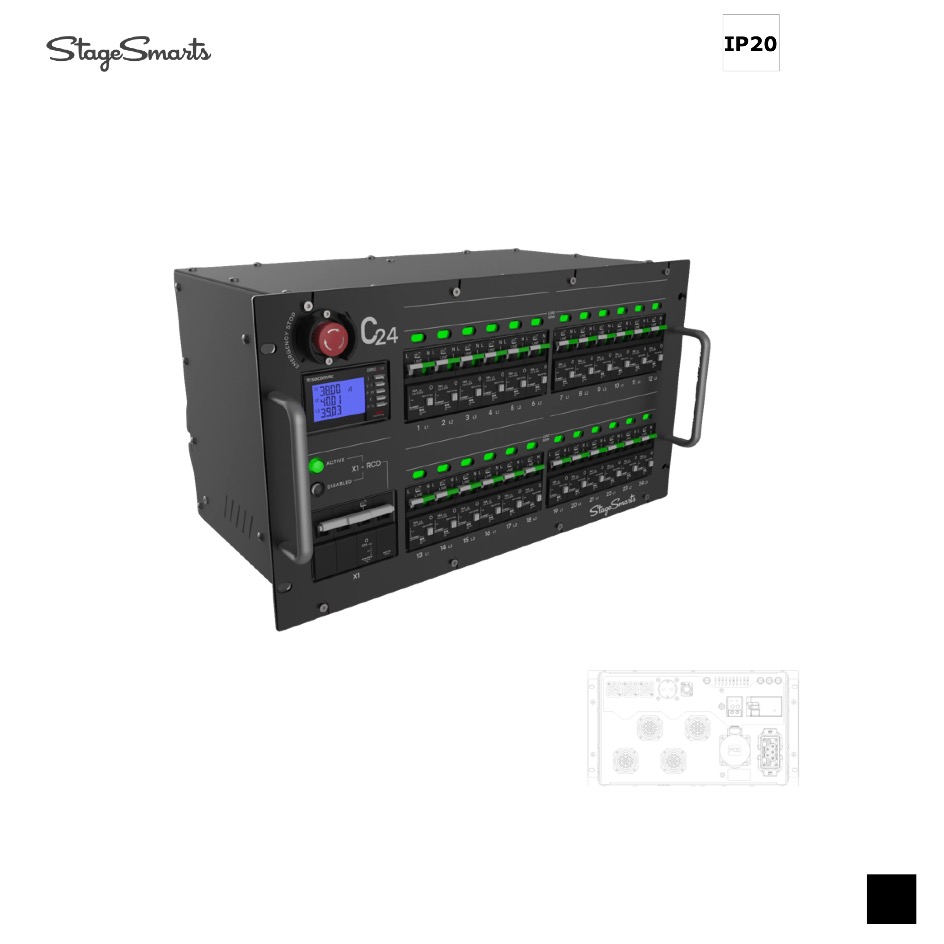

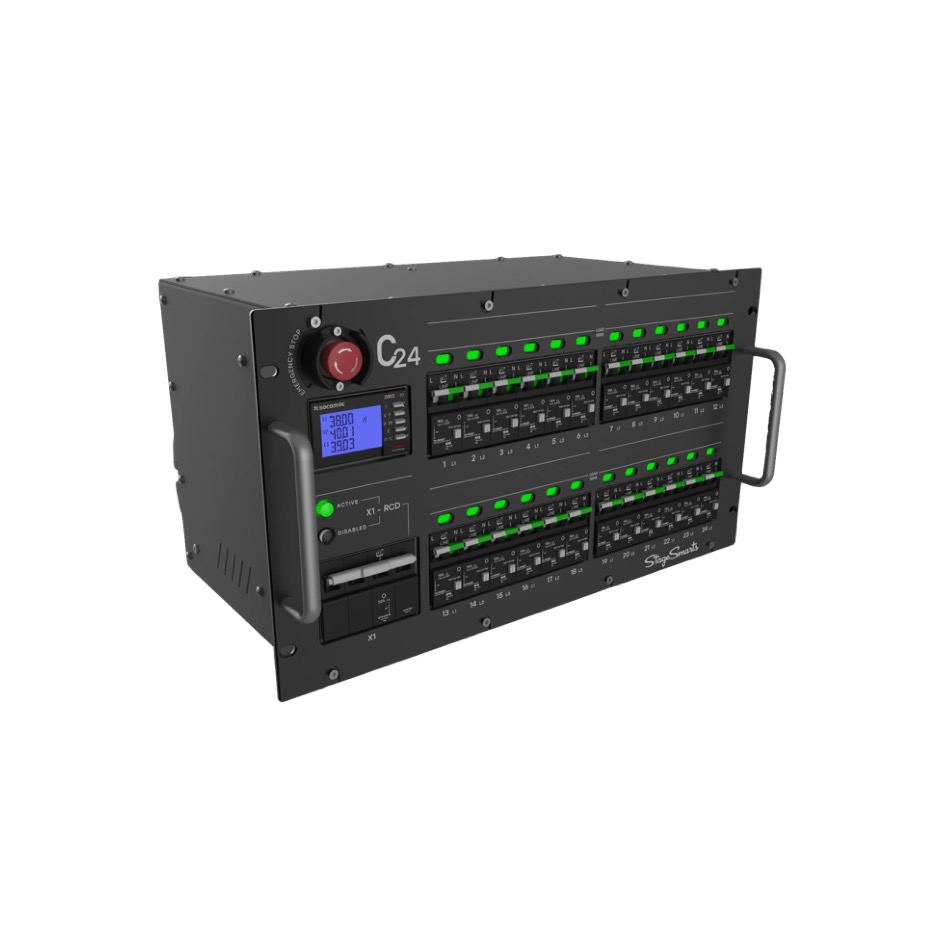

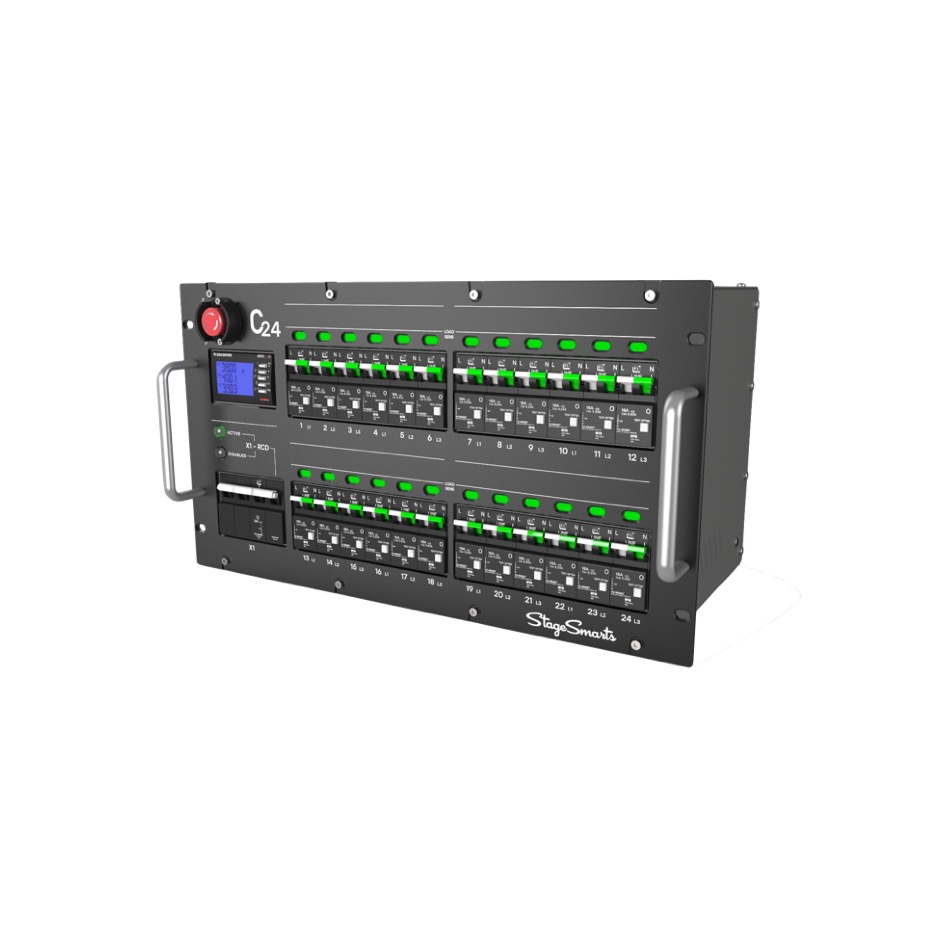

- Der C24 ist ein 24-Kanal-Stromverteiler, der für anspruchsvolle Produktionsumgebungen gebaut wurde, in denen Sicherheit, Sichtbarkeit und Betriebszeit entscheidend sind. Jeder Kanal ist durch einen leistungsstarken 16A/30mA RCBO mit C-Typ Lastauslösecharakteristik und A-Typ Erdschlusserfassung geschützt.
Diese RCBOs sind für die schwierigen Lastbedingungen moderner AV-Geräte optimiert, insbesondere für Einschaltströme und erhebliche Leckströme. Diese Schutzschalter kombinieren Überlast-, Kurzschluss- und Fehlerstromschutz in einer kompakten Einheit, die unter allen Temperaturbedingungen stabil bleibt. Volle Last an einem heißen Sommertag? Kein Problem!
Der C24 verfügt außerdem über unseren schnell wirkenden Überspannungsschutz, der Ihre wertvollen angeschlossenen Lasten (Licht, LED-Panels usw.) im Falle eines verlorenen oder schwachen Neutralleiters schützt.
Wenn etwas schief geht, zählt jede Millisekunde.
Zusätzlich zu den 24 Hauptkanälen gibt es auch eine 32-A-Drehstromsteckdose mit eigenem 3P+N-Schutzschalter und voll einstellbarem Fehlerstromschutzschalter. Diese Steckdose kann für verschiedene Zwecke verwendet werden, z. B. für die Versorgung zusätzlicher Distros, Motorsteuerungen usw.
Wir haben auch einen Not-Aus-Schalter eingebaut, der den Haupttrennschalter auslöst und den C24 vom Netz trennt. Dies ist in einigen Ländern gesetzlich vorgeschrieben, und ohne Not-Aus-Schalter könnte Ihnen die Nutzung Ihrer Anlage untersagt werden.
Hydraulisch-magnetische FI-Schutzschalter
- Überlegenes internes Design bewältigt Einschalt- und Ableitströme ohne Störungsauslösung. Ein individueller Fehlerstromschutz auf jedem Kanal und ein gleichbleibender Schutz bei jeder Betriebstemperatur machen diese Schalter ideal für die komplexen Lasten, die bei anspruchsvollen Veranstaltungen und Bühnenanwendungen auftreten.
Schutz bei Verlust des Neutralleiters
- Der Verlust des Neutralleiters kann zu Überspannungen führen, die Ihre angeschlossenen Geräte schwer beschädigen. Unsere Stromverteiler sind mit einem proprietären Schutzsystem ausgestattet, die das Gerät im Falle eines ausgefallenen oder unterbrochenen Neutralleiteranschlusses sofort abschaltet.
Lastüberwachung
- Durch die Lastüberwachung in Echtzeit auf allen Kanälen mit klarer Statusanzeige lassen sich Lastverluste, Überlastungen und unterbrochene Kabel leicht finden und beheben. Wir bieten auch eine umfassende Überwachung aller Spannungen und Ströme, des Stromverbrauchs, des Leistungsfaktors und mehr.
Einstellbarer FI-Schutzschalter
- Der 3-Phasen-Ausgang der C-Serie wird von einem einstellbaren und abschaltbaren RCD-Relais überwacht. Damit können Sie die RCD-Funktionalität für Motorsteuerungen, Wechselrichter und andere Stromverteiler im weiteren Verlauf der Leitung optimieren. Auslösestrom und -zeit können über eine einfache Schnittstelle individuell eingestellt werden. Der RCD kann vollständig abgeschaltet werden, um zu vermeiden, dass mehrere RCDs in Reihe geschaltet werden. Die Trennfunktion kann verriegelt werden und der Status ist auf der Frontplatte deutlich sichtbar.
Fernüberwachung

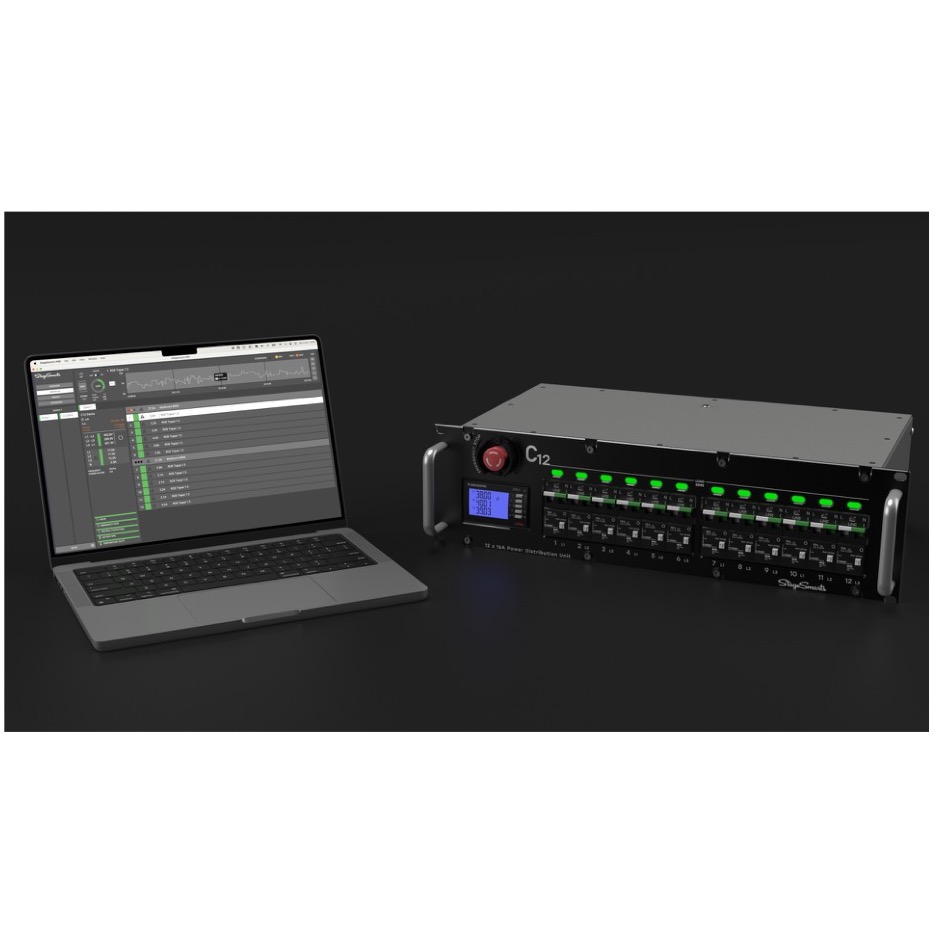

- Der interne Webserver ermöglicht Ihnen die Fernüberwachung und -verwaltung Ihrer Geräte über einen Standard-Webbrowser auf jeder Plattform. Zu den in Echtzeit gestreamten Daten gehören Spannungen, Hauptströme, Kanallasten, Gerätetemperatur und mehr. Geräte, Kabel und Kanäle können benannt und farblich kodiert werden. Mehrere Geräte können über eine einzige, einheitliche Schnittstelle über ein Standardnetzwerk überwacht werden.
Physikalisch
– Gehäuse 19 Zoll Rackgehäuse 6HE
– Schutzart IP20
– Farbe/Ausführung schwarz
– Abmessungen | L: 483mm | H: 266mm | T: 359mm
– Gewicht 23 kg
Elektrisch
– elektrische Schutzklasse SK I
– Betriebsspannung 230/400V AC (TN-S)
– Ausgangsstrom max. 3 x 63A

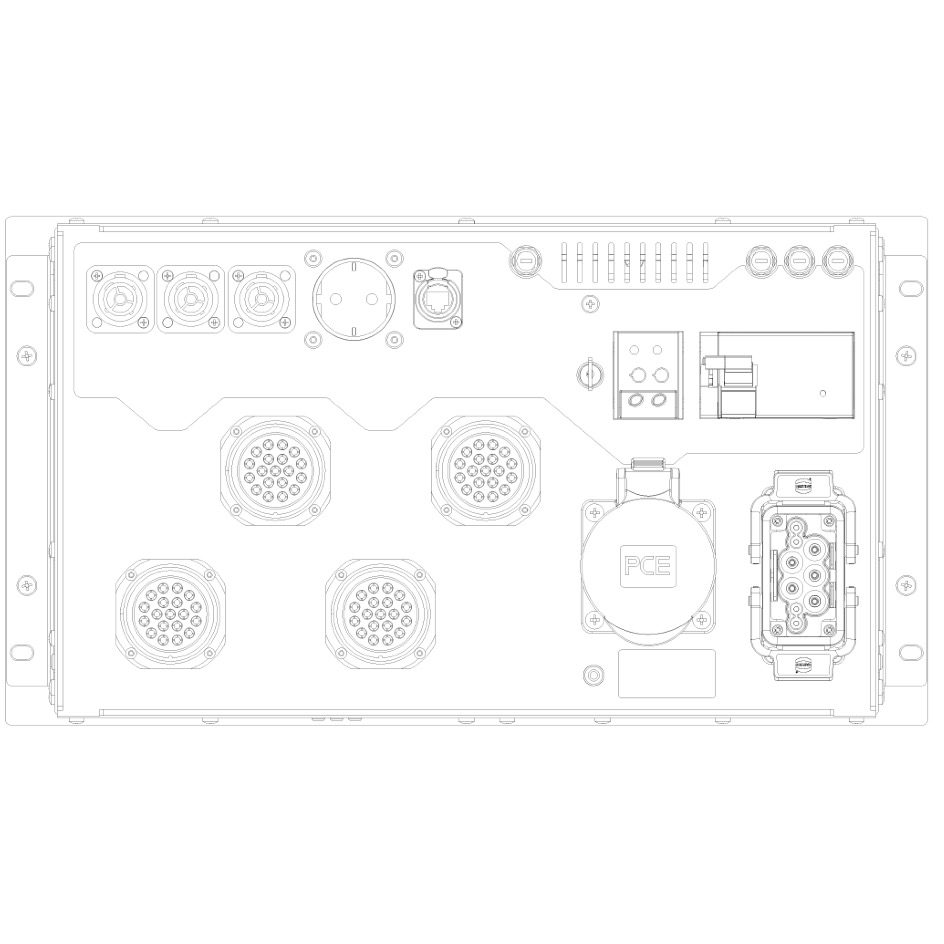

Eingang
Anschlusskabel optional (fest angeschlossen oder HAN63A)
Schutzschalter
01 x Hauptschalter (MCCB) 3PN, 63A mit Ueberlastschutz durch sofortige Abschaltung bei schwachem oder verlorenem Neutralleiter
01 x Not-Aus
01 x FI-LS (RCBO) 32A/30mA A-Type (X1)
24 x FI-LS (RCBO) 16A/30mA A-Type (1-24)
Messung
Eingebautes Messgerät mit Messung und Anzeige von Eingangsspannungen, Stromstärke durch L1, L2, L3 und N, Leistungsfaktor cosPhi und Netzfrequenz
Netzwerk
– Protokoll – Remote Status Monitoring via HMI- Remote Software für macOS und Windows
Eingang
01 NEUTRIK Ethercon
