Caractéristiques

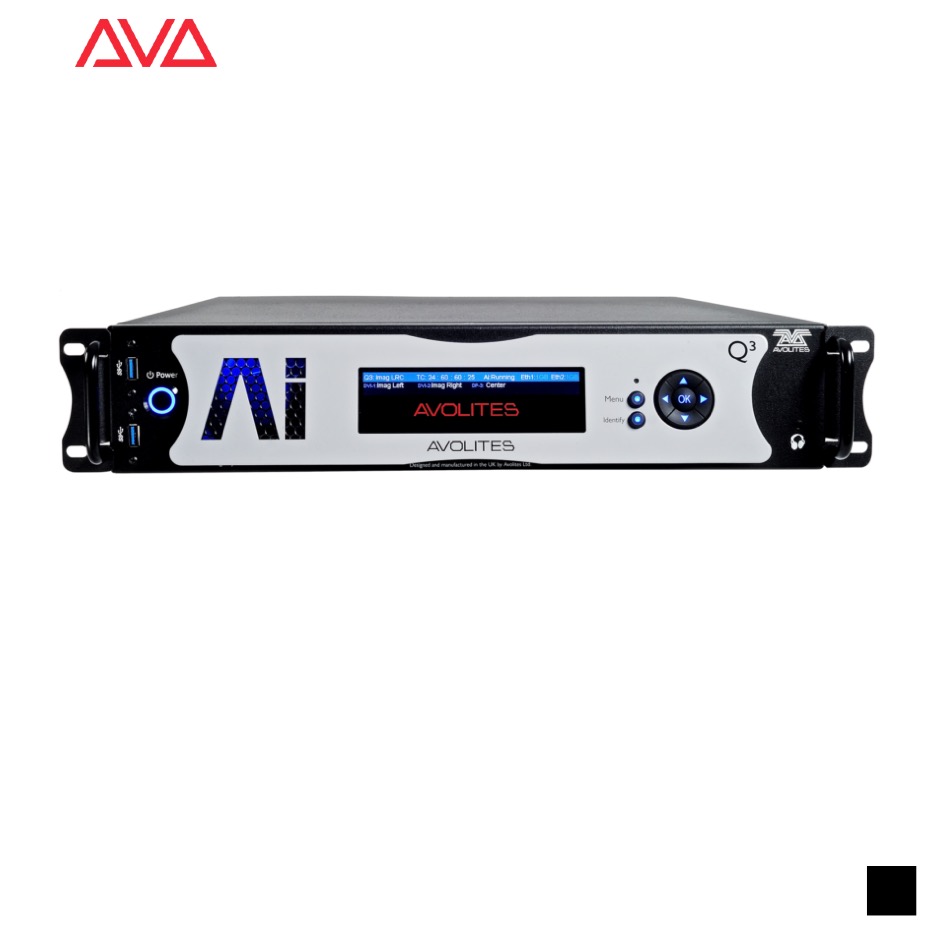

- L’Avolites Ai Q3 est un petit serveur avec de grandes fonctionnalités, notamment l’EDID matériel, 1 To de stockage multimédia NVMe et 1 sortie 4K et 2 sorties HD. Le Q3 est la solution parfaite pour alimenter les événements en direct, les installations et tout autre endroit où la manipulation de vidéo en direct est nécessaire.
- Minimum 2 couches de vidéo simultanément sur chaque sortie
- 1 sortie HDMI dédiée à l’interface graphique @ jusqu’à 1920×1200/60
- 2 sorties de production HDMI @ jusqu’à 3840×2160/60
- 1 sortie de production HDMI jusqu’à 1920×1200/60
- Sortie audio stéréo symétrique sur XLR avec ground lift
- Entrée et sortie en boucle XLR SMPTE
- Disque dur haute bande passante de 1 To – 3500 Mo/s
- Synchronisation vidéo BNC Genlock (option)
- Entrée MIDI 1x din 5 broches
- DMX ArtNet et sACN
- 2 x Gigabit LAN sur ethercon
Caractéristics de l’Ai-Software
- Programmation basée sur les nœuds pour la flexibilité avec Salvation
- Envoi ou réception de vidéo sur IP avec NDI® de NewTek
- Cartographie de projection 3D
- Supporte Notch (licence requise)
- Configuration facile du fondu du projecteur avec AutoBlend
- Transcodeur de média AiM
- Synergie avec Avolites Titan
Physiquement
– Boîtier Boîtier rack 19 pouce 2U
– Couleur/Finition noir
– Dimensions | GS: 490mm | H: 88mm | P: 520mm
– Poids 11 kg
Thermiquement
– Température ambiante 0°C – 40°C
Électriquement
– Classe de protection électrique I
– Tension de fonctionnement 100 – 240VAC 50/60Hz
– Consommation d’énergie max. 800W
Entrée du connecteur d’alimentation
powerCON TRUE1 TOP 16A
Sortie du connecteur d’alimentation
powerCON TRUE1 TOP 16A
Contrôle
– Protocole MIDI, DMX
Entrée
01 DIN5 MIDI IN
Netzwerk
– Protocole art-NET, CITP, Avolites Synergy
Entrée
02 NEUTRIK Ethercon 1GBE, Network 1&2
Display
01 Sortie de production DisplayPort @ jusqu’à 3840×2160/60Hz
02 sorties de production HDMI @ jusqu’à 1920×1200/60
01 Sortie DVI dédiée à l’interface graphique (GUI) @ jusqu’à 1920×1200/60
Storage
Lecteur multimédia à large bande passante de 1 To – 3500 Mo/s
Entrée
01 Châssis XLR3 femelle comme SMPTE
Protocole d’entrée
SMPTE
Sortie
02 Châssis XLR3 femelle comme entrée audio avec ground lift
01 Châssis XLR3 mâle comme LTC loop
Protocole de sortie
Audio analogique
