Applications
- Microphone Ethernet:L’un des principaux avantages de l’utilisation du système comme connecteurs XLR Neutrik standard est que l’insert a exactement le même facteur de forme qu’un XLR à 3 pôles couramment utilisé. Ainsi, un fabricant de microphones n’a pas besoin de modifier la conception de son boîtier pour l’adapter à une connexion Ethernet.
- Amplificateurs et haut-parleurs actifs : Avec l’essor des réseaux audio et/ou vidéo numériques, tous les composants de la chaîne du signal recevront une connexion réseau. Pour certains amplificateurs de forte puissance, une alimentation PoE ou même PoE+ peut ne pas suffire.
- Bien entendu, les 10 broches peuvent également être utilisées pour combiner plusieurs signaux symétriques ou asymétriques dans un seul câble. Par exemple, dans un boîtier de scène ou un loom.
- LED Fixtures/Stripes:Même si les LED sont beaucoup plus économes en énergie que les autres sources de lumière, le PoE ne fournira pas assez de puissance pour des lumières plus grandes avec un certain nombre de LEDs de haute puissance.
- Commutateurs et nœuds DMX:Les réseaux IP ont également fait leur apparition dans les applications d’éclairage. En particulier dans un environnement scénique, le XLR 8 + 2 pôles peut prouver sa supériorité par rapport à une connexion RJ45.
- Applications « industrielles »:Bien entendu, le XLR 8 + 2 pôles n’est pas limité aux protocoles ou réseaux basés sur IP. Il serait parfaitement possible de l’utiliser pour toute application où les données et l’alimentation doivent être combinées, par exemple les unités de commande de moteur pour les palans à chaîne, etc.
Physiquement
– par norme IEC 61076-2-103

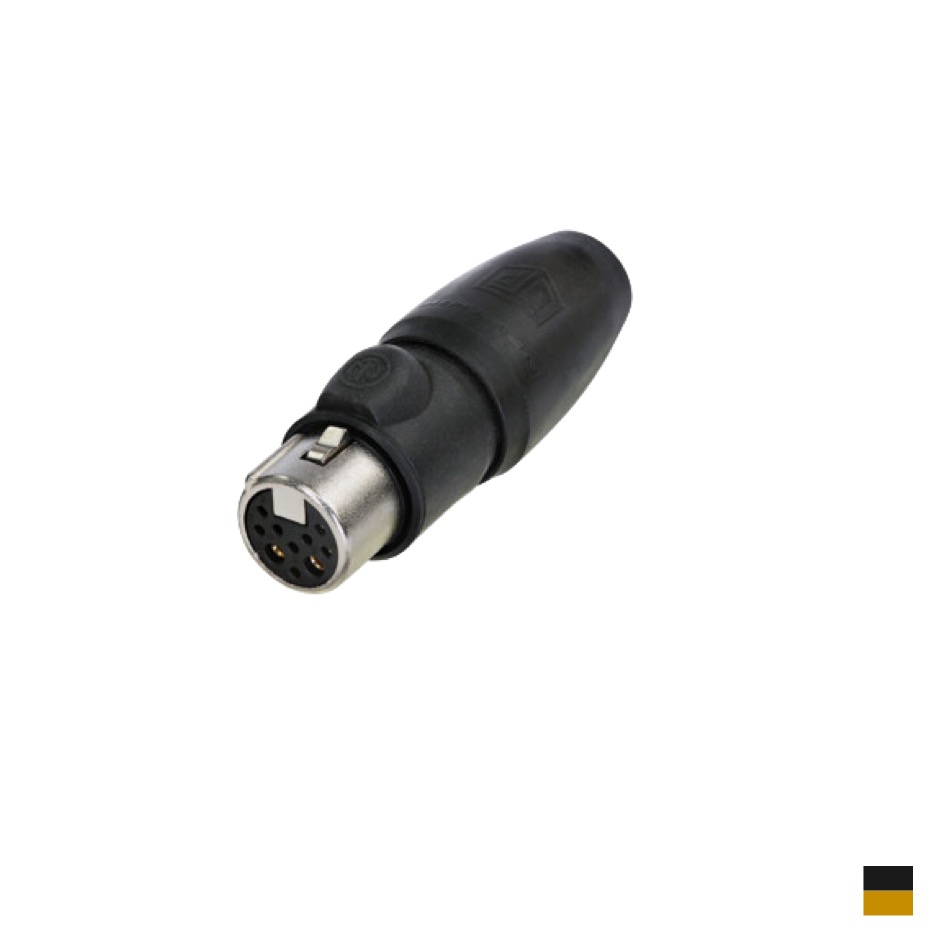

– Type de connecteur: Fiche de câble
– Type de raccordement: Contact à souder
– Diamètre du câble: 8mm de 10mm
– Classe de protection IP65 (mated)
– Couleur/Finition nickel-noir, doré
Thermiquement
– Température ambiante -30°C – 80°C
Électriquement
– Classe de protection électrique III, SELV
– Tension de fonctionnement < 50V
– Max. courant nominal 16 A (power pins), 3 A (data pins)A
