Description détaillée

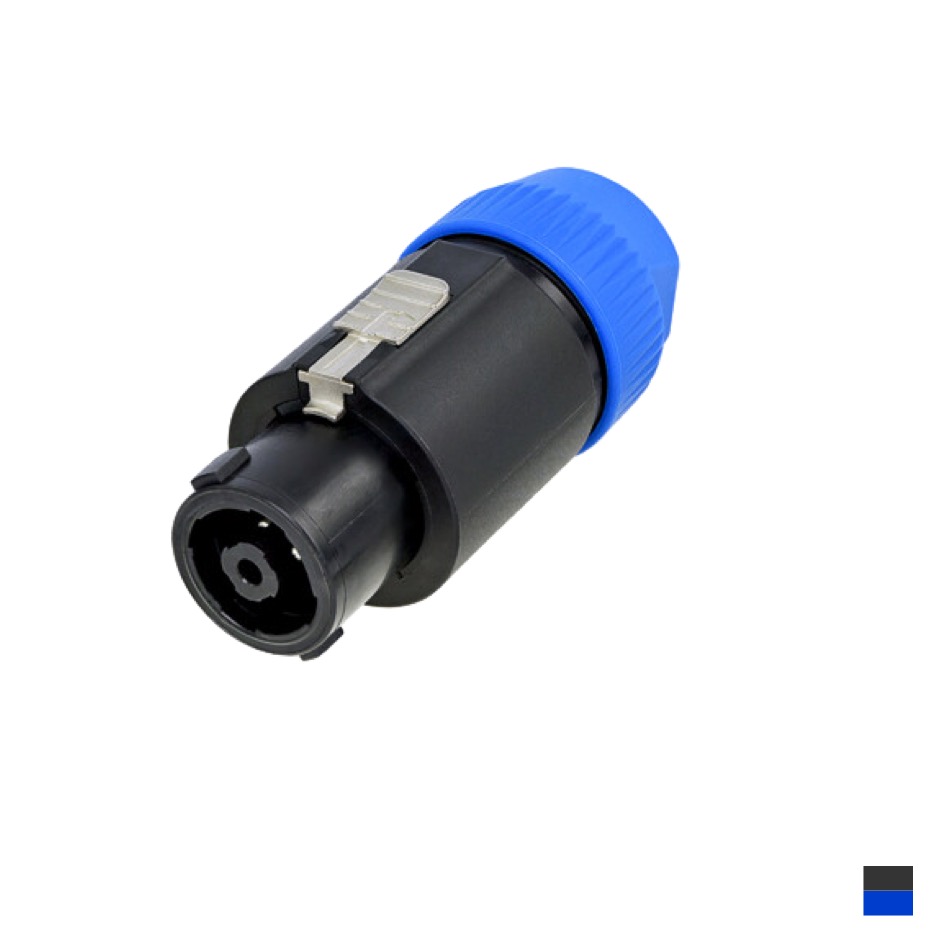

- Le standard industriel pour les connexions de haut-parleurs offre des connecteurs de câbles extrêmement robustes et fiables avec un système de verrouillage fiable. Ils disposent de contacts solides avec des bornes à vis pour les câbles à torons qui peuvent également être utilisés comme bornes à souder.
Caractéristiques
- Courant nominal de 30 A
- Fiable et robuste, facile et rapide à monter.
- Les contacts sont protégés contre les contacts accidentels et répondent à toutes les normes de sécurité (IEC, UL, CSA)
- Système de verrouillage rotatif précis et sûr « Quick Lock ».
- Insert et boîtier en matériau extrêmement robuste, durable et fiable
- Pinces de serrage pour un serrage sûr du câble
Physiquement
– par norme IEC 61984: 37 A 250 V AC
– Polyamide (PA6 30% GR)
– Type de connecteur: Prise de câble 8x4mm2
– Type de raccordement: Contact à vis
– Diamètre du câble: 8mm de 20mm
– Classe de protection IP20
– Couleur/Finition noirbleu
Thermiquement
– Température ambiante -30°C – 80°C
Électriquement
– Classe de protection électrique III, SELV
– Tension de fonctionnement 250V AC Ce produit n’est expressément pas prévu pour être utilisé comme fiche de secteur ou d’alimentation électrique!
– Max. courant nominal 30A
– Section du conducteur: 4mm2
