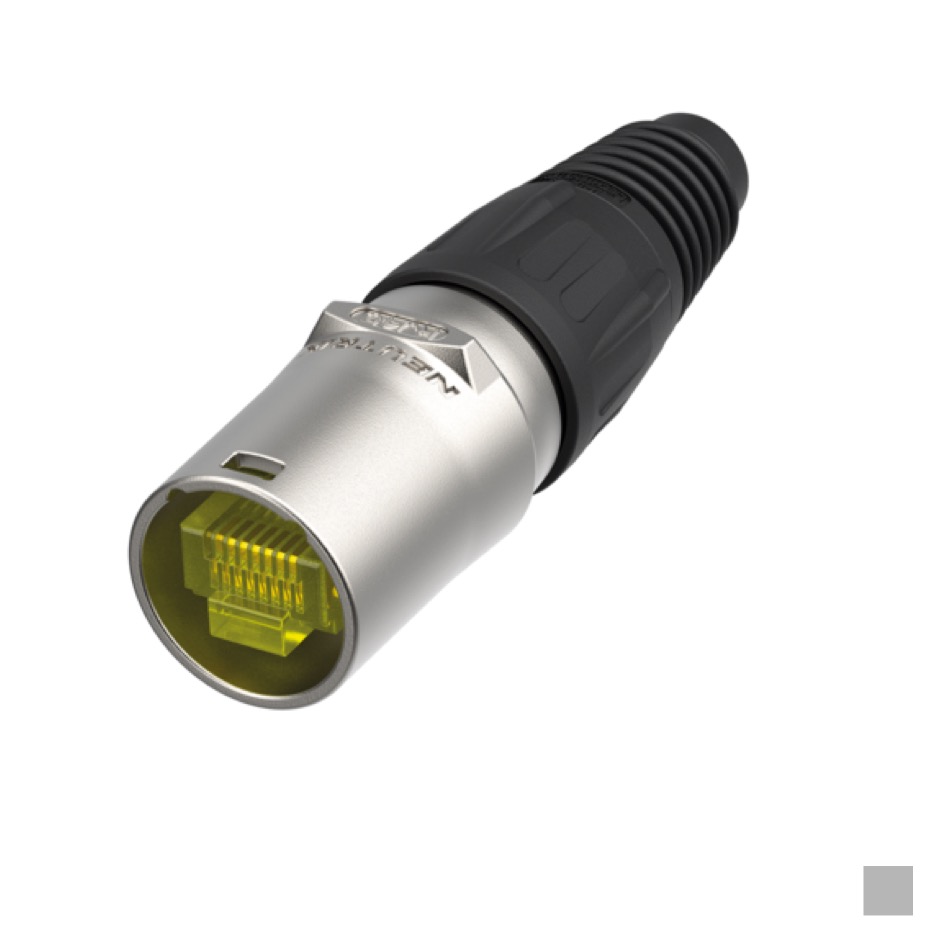

- Le NE8MX-1 se compose d’un boîtier en nickel, d’une pince de serrage et d’une protection contre le pliage. Un RJ45 n’est pas inclus. La protection anti-pliage BSX, également utilisée dans la série XLR-X, convient pour des diamètres de câble de 3,5 à 8 mm. Les demi-coques pour fixer le RJ45, comme sur le prédécesseur NE8MC-1, ne sont plus nécessaires. Cela facilite et raccourcit l’assemblage.
- Le NE8MX-1 transforme les connecteurs RJ45 traditionnels en une solution extrêmement robuste et verrouillable.
- Remarque : les 8 + 2 XLR sont une alternative robuste au RJ45
- Attention ! Non compatible avec les prises encastrées CAT6 NE8FDY-C6 et NE8FDY-C6-B.
Caractéristiques
- Le système RJ45 pour les environnements difficiles à forte sollicitation
- Convient à tous les RJ45 courants (voir liste sous « Téléchargements »)
- Boîtier robuste moulé sous pression et pince de serrage unique pour la décharge de traction
- Protection optimale des connexions Ethernet avec des RJ45 standard fragiles
- Marquage aplati sur le boîtier pour une meilleure orientation
- Convient pour les câbles RJ45 pré-confectionnés disponibles dans le commerce
- Codage couleur : protection anti-pliage BSE disponible en 9 couleurs différentes en tant qu’accessoire
Physiquement
– Diamètre du câble: 3.5mm de 8mm
– Couleur/Finition nickel
Thermiquement
– Température ambiante -40°C bis 70°C
Électriquement
– Classe de protection électrique III, SELV
