Description
Caractéristiques techniques en bref

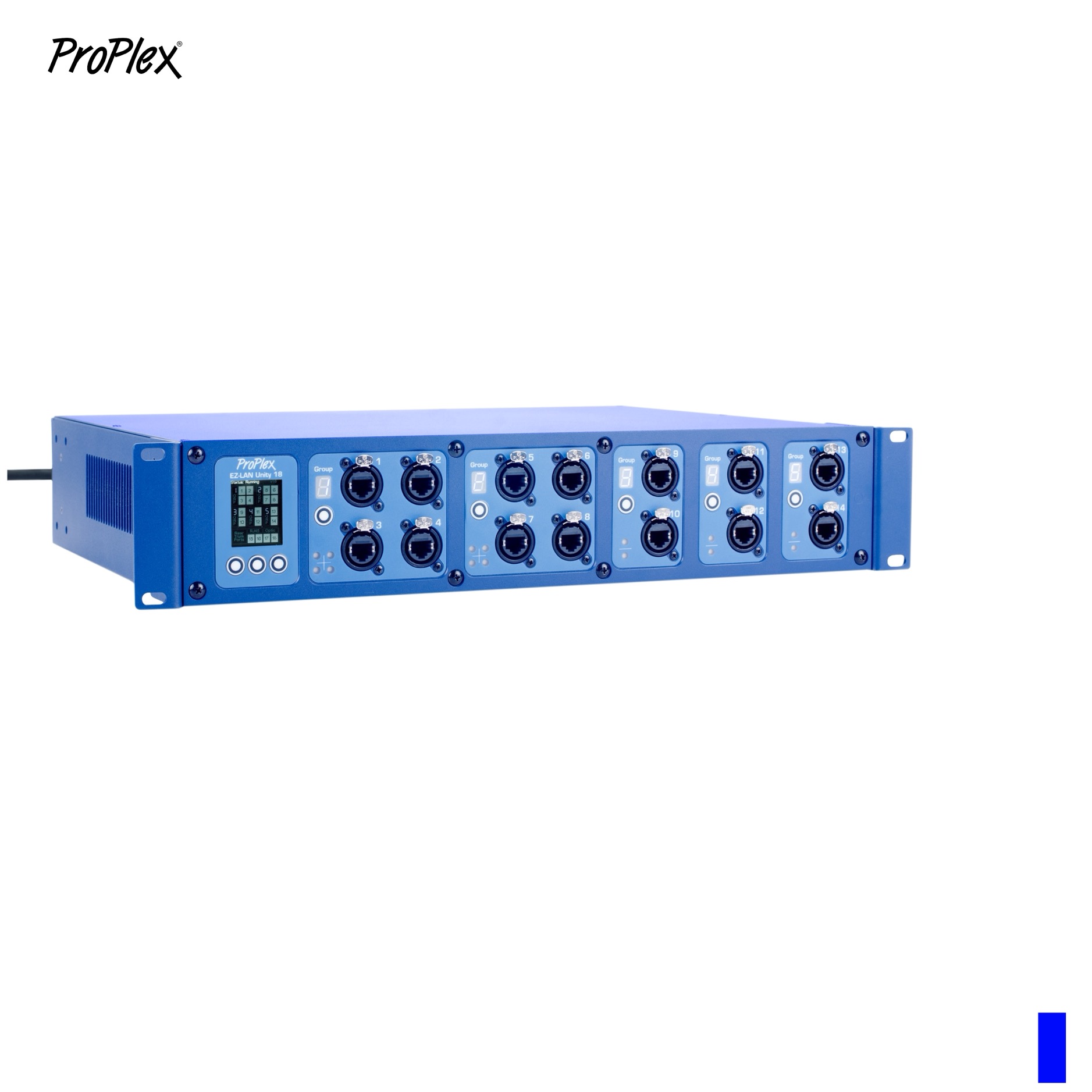

Commutateur de réseauCommutateur Gigabit à haut débit, configurable par l’utilisateur grâce à EZ-User. Permet de séparer et de distribuer simultanément jusqu’à cinq réseaux distincts (par exemple : éclairage, audio, médias, contenu, console, communications) en quelques clics. Deux EZ-LAN remplacent jusqu’à 8 commutateurs Gigabit non gérés.
In: powerCON TRUE1 Chassis
Out: powerCON TRUE1 Chassis | 100 – 240VAC 50/60Hz | 30W | LAN IN: 02 x Neutrik opticalCON DUO, 02 x Neutrik etherCON | AES67, ArtNet, Dante, GreenGo, HippoNet, HogNet, Livewire, MA-Net 2/3, Q-LAN, RAVENNA, RDMNet, sACN, etc. | LAN OUT: 14 x Neutrik etherCON (08 x PoE)
PoE Standard 802.3af and 802.3at
Boîtier de rack 19 pouces | 2U
Dimensions (mm) | T: 305 | B: 483 | H: 90 | 4,9kg
Downloads
Mode d’emploi
System Diagram
Spécification
Page d’article du fabricant
Description détaillée
- EZ-LAN simplifie les réseaux complexes des spectacles d’aujourd’hui et les rend accessibles à tous. Ces commutateurs Gigabit Ethernet, à la fois simples d’utilisation et puissants, permettent de répartir jusqu’à cinq réseaux distincts – éclairage, audio, contenu, serveur, console ou communications – rapidement, sans effort et simultanément.
- Les utilisateurs peu familiarisés avec les subtilités des réseaux gérés peuvent facilement isoler les réseaux, ainsi qu’accéder aux affectations de VLAN et les modifier d’une simple pression sur un bouton.
- Avec ses 14 ports, pouvant être répartis en cinq groupes distincts, EZ-LAN est un ajout révolutionnaire à la gamme ProPlex Data Distribution de systèmes de gestion de données multiformats, tous conçus et fabriqués pour résister aux aléas de la « vie sur la route ».
Hardware
- Écran LCD de 1,8 pouces
- Chaque port Ethernet est équipé de voyants d’état indiquant l’activité des données (entrée ou sortie).
- Si le voyant d’état clignote, le port Ethernet reçoit un signal.
- Si le voyant d’état ne clignote pas, le port Ethernet ne reçoit pas de signal.
- Tous les ports disposent d’une isolation optique et galvanique indépendante.
- L’Ethernet est de type 10/100/1000 Base-TX avec auto-négociation.
Physiquement
– Boîtier de rack 19 pouces | 2U
– Couleur/Finition bleu
– Dimensions | GS: 483mm | H: 90mm | P: 305mm
– Poids 4,9 kg
Thermiquement
– Température ambiante -20°C – 40°C
Électriquement
– Classe de protection électrique I
– Tension de fonctionnement 100 – 240VAC 50/60Hz
– Consommation d’énergie 30W
Entrée du connecteur d’alimentation
powerCON TRUE1 Chassis
Sortie du connecteur d’alimentation
powerCON TRUE1 Chassis
Netzwerk
– Protocole AES67, ArtNet, Dante, GreenGo, HippoNet, HogNet, Livewire, MA-Net 2/3, Q-LAN, RAVENNA, RDMNet, sACN, etc.
– Standard PoE 802.3af and 802.3at
Entrée
02 x Neutrik opticalCON DUO
02 x Neutrik etherCON
Sortie
14 x Neutrik etherCON (08 x PoE)
