Detailierte Beschreibung

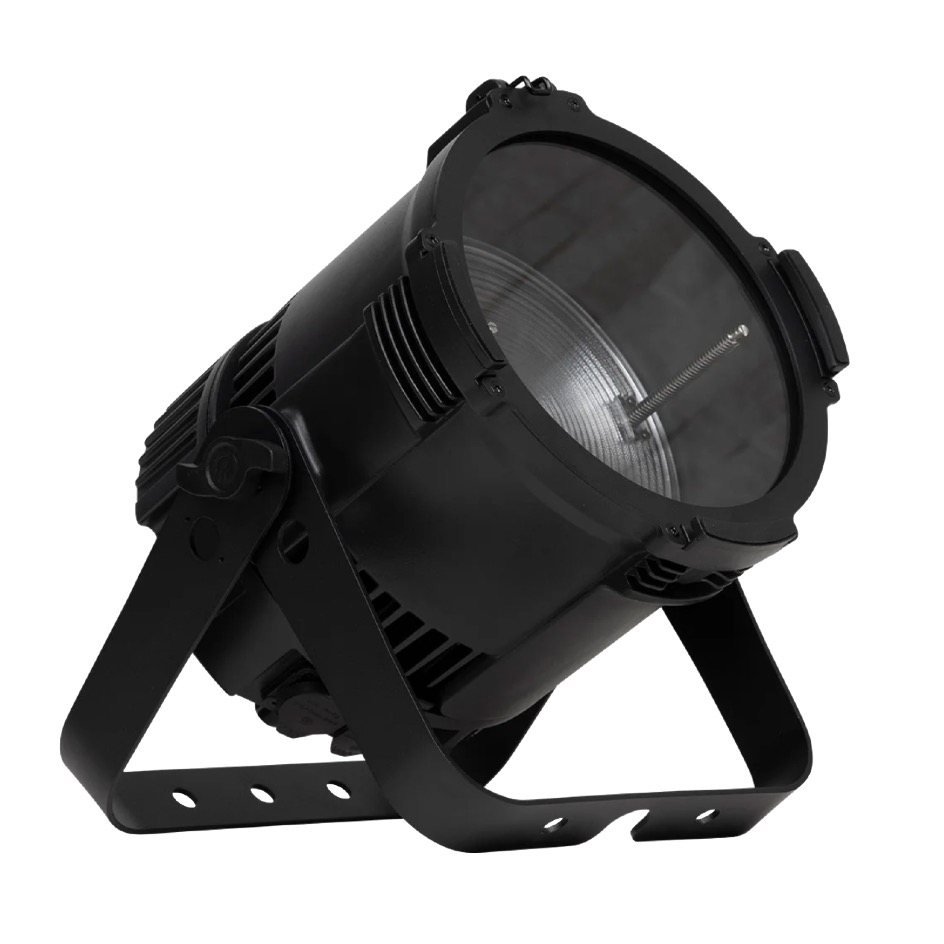

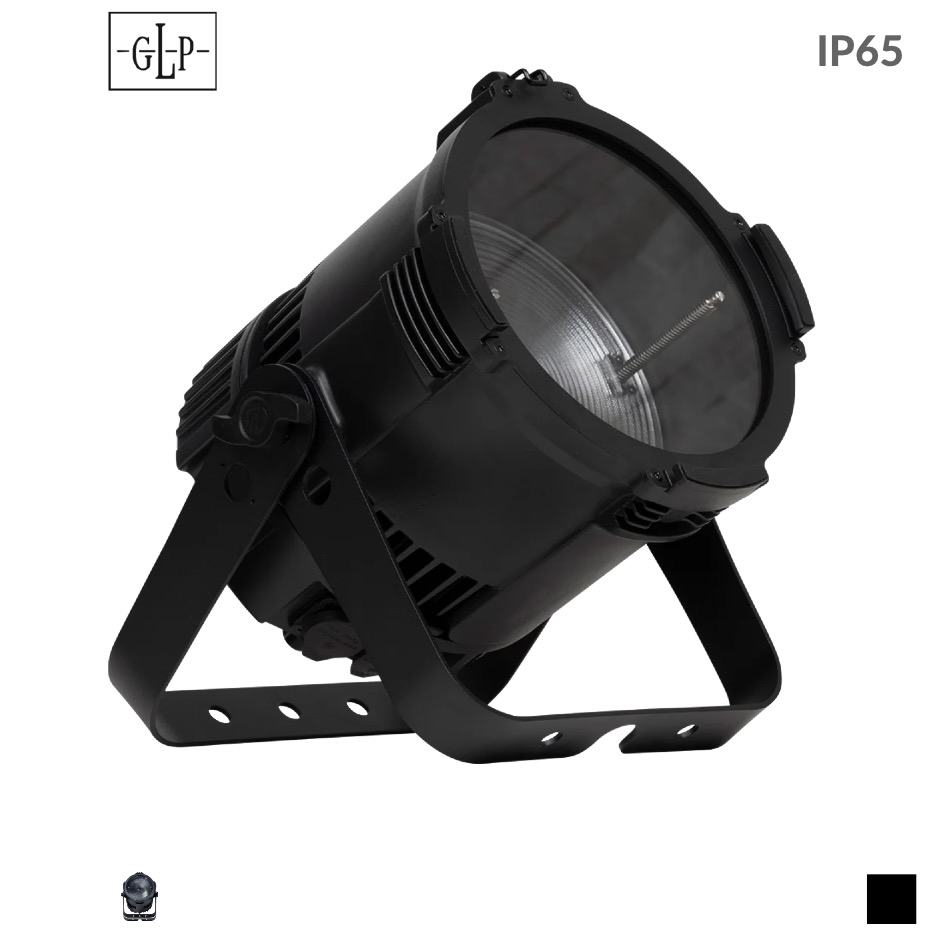

- Mit seiner 120 Watt RGBL Lichtquelle und Fresnel-Optik generiert der Scheinwerfer bis zu 2.520 lm Output und einen CRI 80+. Die 190 mm große Frontlinse erzeugt einen auffälligen Lichtaustritt, mit dem sich starke Bilder realisieren lassen.
Kombiniert mit dem großzügig bemessenen Zoom (8° bis 55°), ist der FUSION X-PAR 12Z eine konsequente zukunftssichere Weiterentwicklung des LED-PAR-Schenwerfers.
Das robuste Aluminiumgehäuse in IP65-Ausführung erlaubt den problemlosen Einsatz im Innen- sowie im Außenbereich bei Staub, Schmutz oder Feuchtigkeit. Durch das so geschlossene Gehäuse sinkt somit der Wartungsaufwand im alltäglichen Betrieb.
Leuchtmittel
LED Leuchtmittel
– 2’520lm max. | 20’000 h
– Rot, Grün, Blau, Lime | CRI: 80+ | TLCI: 80+
– Refresh Rate PWM 600 Hz, 1.200 Hz, 2.200 Hz, 3.000 Hz, 4.800 Hz, 9.600 Hz, 25 kHz
Farben
– Abstimmbares Weiß 2500K-10000K
Optisches System

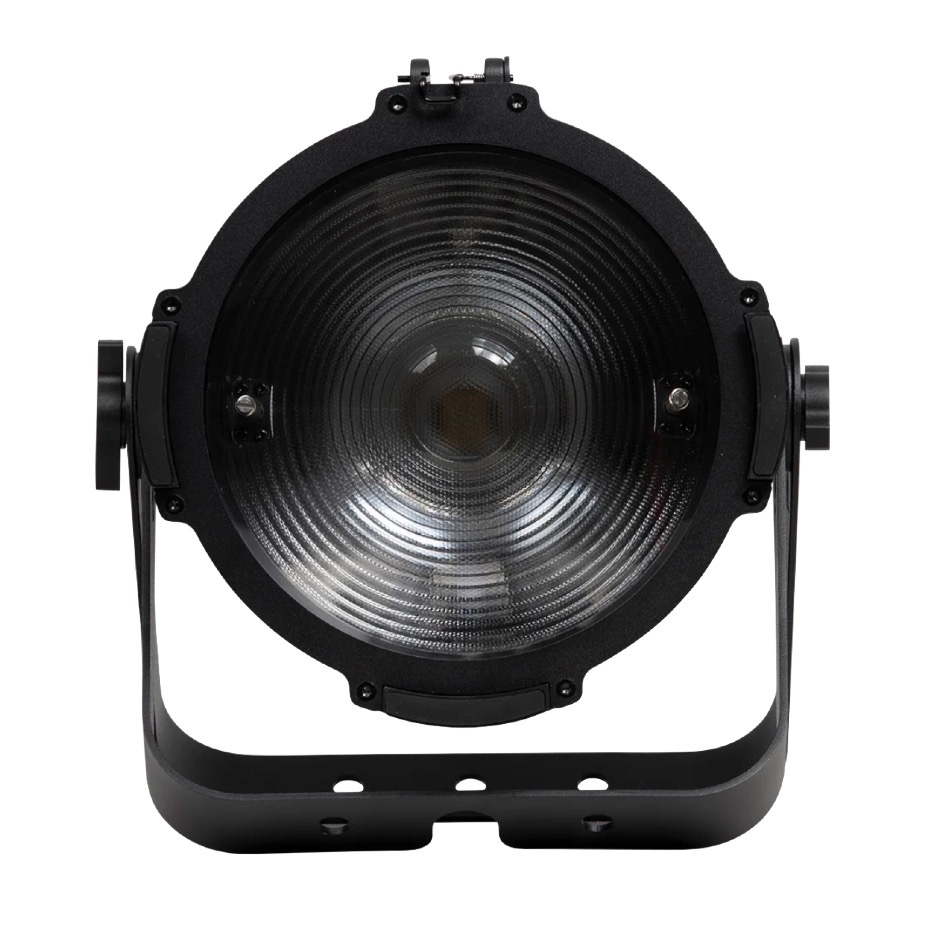

– Frontlinse 190mm
– Motorisierte Zoomoptik 8.5° bis 55°
Physikalisch

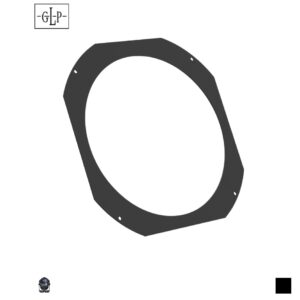

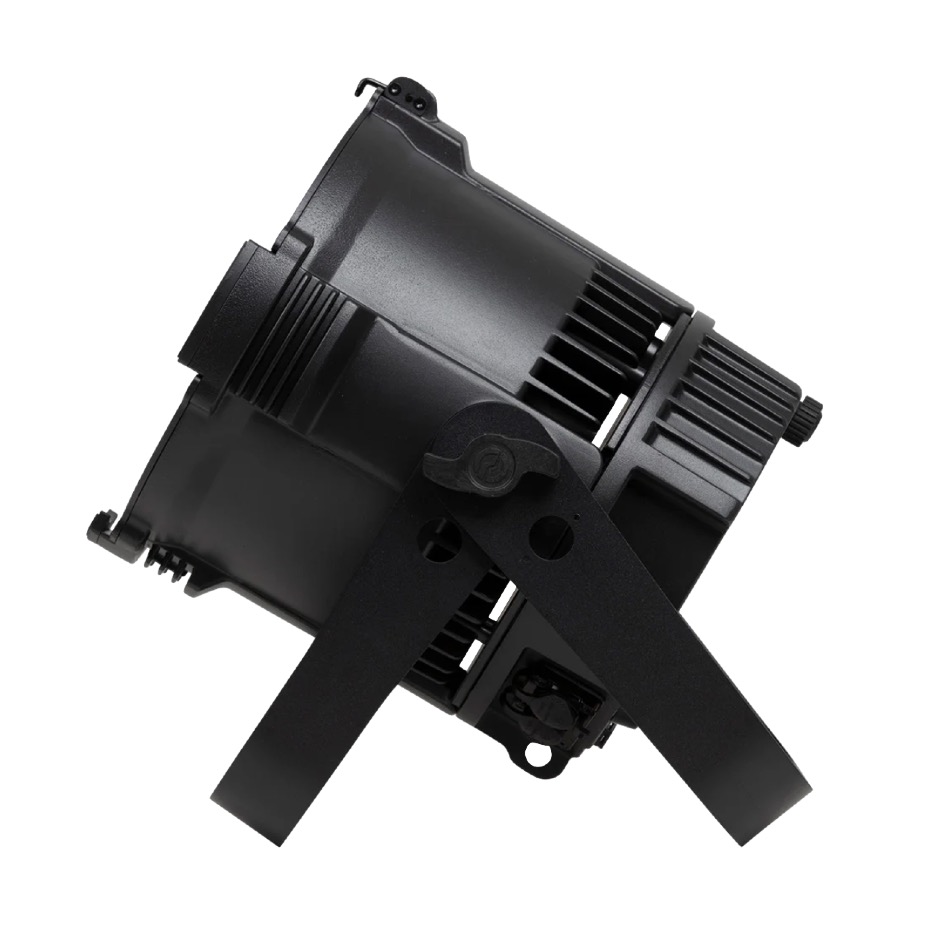

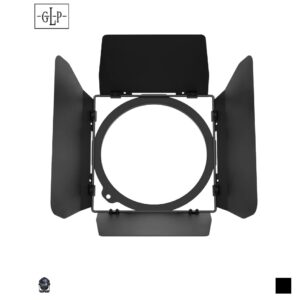

– Gehäuse Aluminium. Bodenstativ mit verstellbarem Fuß, M12 Gewinde für Fallmontage, Halterung für Deckenmontage, Halterung für optionalen Filterrahmen und Barndoor
– Montageart in beliebiger Position
– Befestigung 1 Öse für Sicherungskabel, 1x M12 Gewinde, zentriert, Double Bracket mit drei Löchern
– Schutzart IP65
– Farbe/Ausführung schwarz
– Abmessungen | B: 245mm | H: 245mm | T: 254mm
– Gewicht 6,9 kg
Thermisch
– Umgebungstemperatur -10°C – 45°C
– lüfterlose Konvektionskühlung
Elektrisch
– elektrische Schutzklasse SK I
– Betriebsspannung 100 – 240VAC 50/60Hz
– Leistungsaufnahme 120W
Eingang
PowerCon TRUE1 kompatibel IP65
Steuerung
– Protokoll USITT DMX-512-A, RDM ANSI/ESTA E1.20
– Protokoll Ausgang USITT DMX-512-A, RDM ANSI/ESTA E1.20
– 6 DMX-Modi mit 4, 6, 6, 8, 11, 16 DMX-Kanälen
Eingang
01 XLR5 Chassis Male IP65
Ausgang
01 XLR5 Chassis Female IP65
