Beschreibung
Technische Daten in Kürze
Leistungsstarker Prozessor für störungsfreie Datenkonvertierung, Patching und Merging von bis zu sechs Universen.
In: powerCON 20A Chassis (blau)
Out: powerCON 20A Chassis out (grau) | 100 – 240VAC 50/60Hz | 48W | LAN IN: 02 NEUTRIK Ethercon 1GBE | art-NET, sACN, PoE In (802.3af)
Universen per Gerät: 6 | Parameter per Gerät: 3’036 | DATA IN: 06 XLR5 Chassis Female (einzeln konfigurierbar als Ein- oder Ausgang) | DMX, RDM bidirektional | Parameter: 3’036
Rackgehäuse portabel 9.5 Zoll | 2HE
Abmessungen (mm) | T: 272.3 | B: 202 | H: 87 | 4,64kg
Downloads
Bedienungsanleitung
System Diagram
Rack Mount Kit Manual
Firmware
Spezifikation
Artikelseite des Herstellers

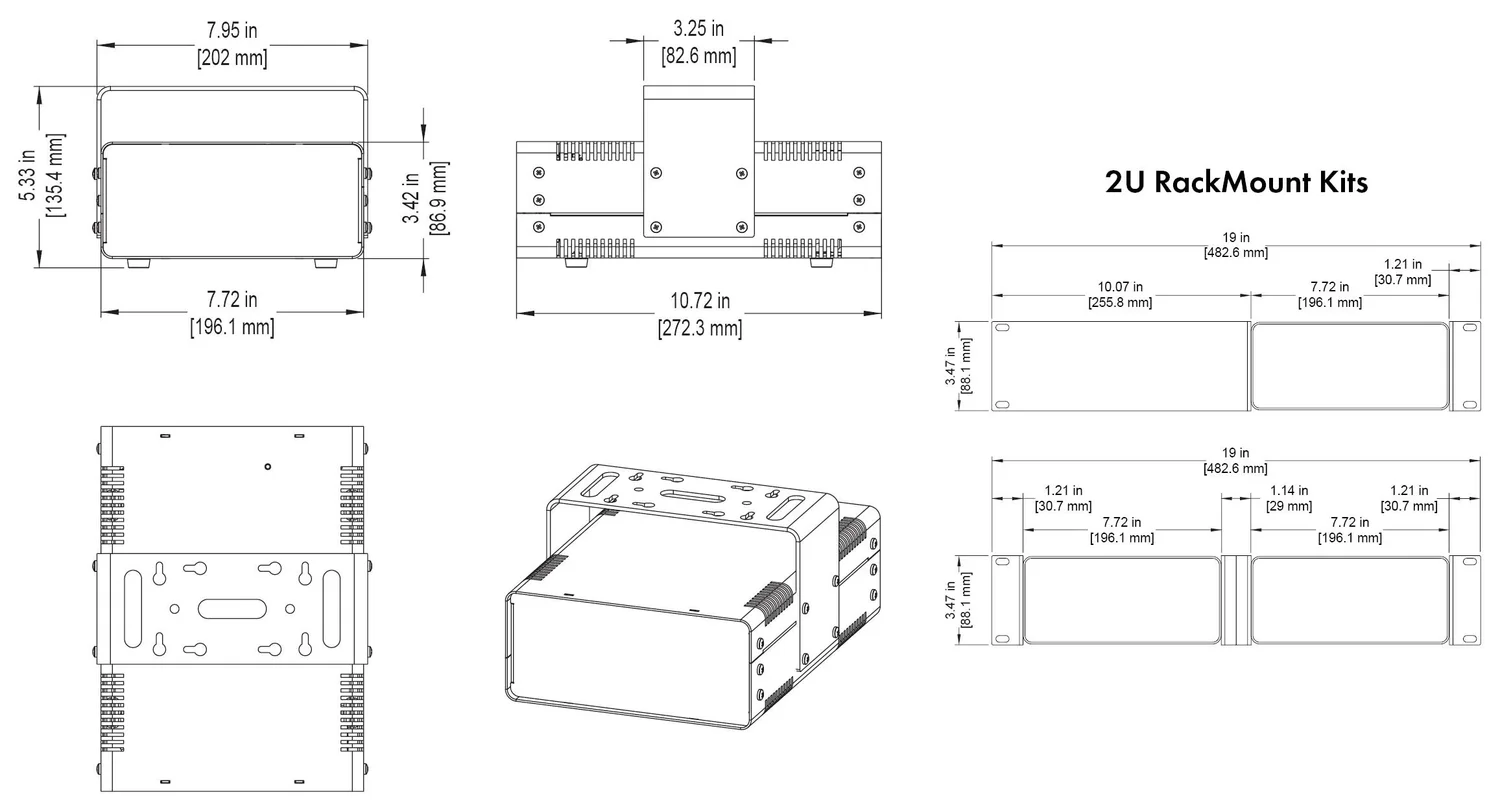

Technische Zeichnung (.pdf)
Detailierte Beschreibung
- Leistungsstarke und dennoch intuitive Funktionen, Steuerung und Verwaltung über die integrierte LCD-Anzeige, die Browser-Schnittstelle oder die ProPlex-Software
- Zwei EtherCon-Anschlüsse ermöglichen eine Verbindung der Geräte mit sehr geringer Latenz und, mit GBS und EZ-LAN, eine Ringtopologie für Geschwindigkeit und Redundanz
- PoE-Stromversorgungsoption für Bequemlichkeit oder Dual-Power-Redundanz
- Zusammenführung von ArtNet oder Streaming ACN aus mehreren Quellen
- Volle bi-direktionale RDM-Funktionalität. Eingang oder Ausgang an jedem DMX-Anschluss.
- Robustes „BSH“ PortableMount-Gehäuse mit abnehmbarem Traversenbügel. Single und Dual RackMount Kits erhältlich.
Physikalisch
– Rackgehäuse portabel 9.5 Zoll | 2HE
– Farbe/Ausführung blau
– Abmessungen | B: 202mm | H: 87mm | T: 272.3mm
– Gewicht 4,64 kg
Thermisch
– Umgebungstemperatur -20°C – 40°C
– Konvektionskühlung
Elektrisch
– elektrische Schutzklasse SK I
– Betriebsspannung 100 – 240VAC 50/60Hz
– Leistungsaufnahme 48W
Eingang
powerCON 20A Chassis (blau)
Ausgang
powerCON 20A Chassis out (grau)
Steuerung
– Protokoll DMX, RDM bidirektional
Eingang
06 XLR5 Chassis Female (einzeln konfigurierbar als Ein- oder Ausgang)
Anzahl DMX- Universen 6 (3’036 DMX-Kanäle)
Netzwerk
– Protokoll art-NET, sACN, PoE In (802.3af)
– Netzwerk Universen 6
Eingang
02 NEUTRIK Ethercon 1GBE
