Description détaillée

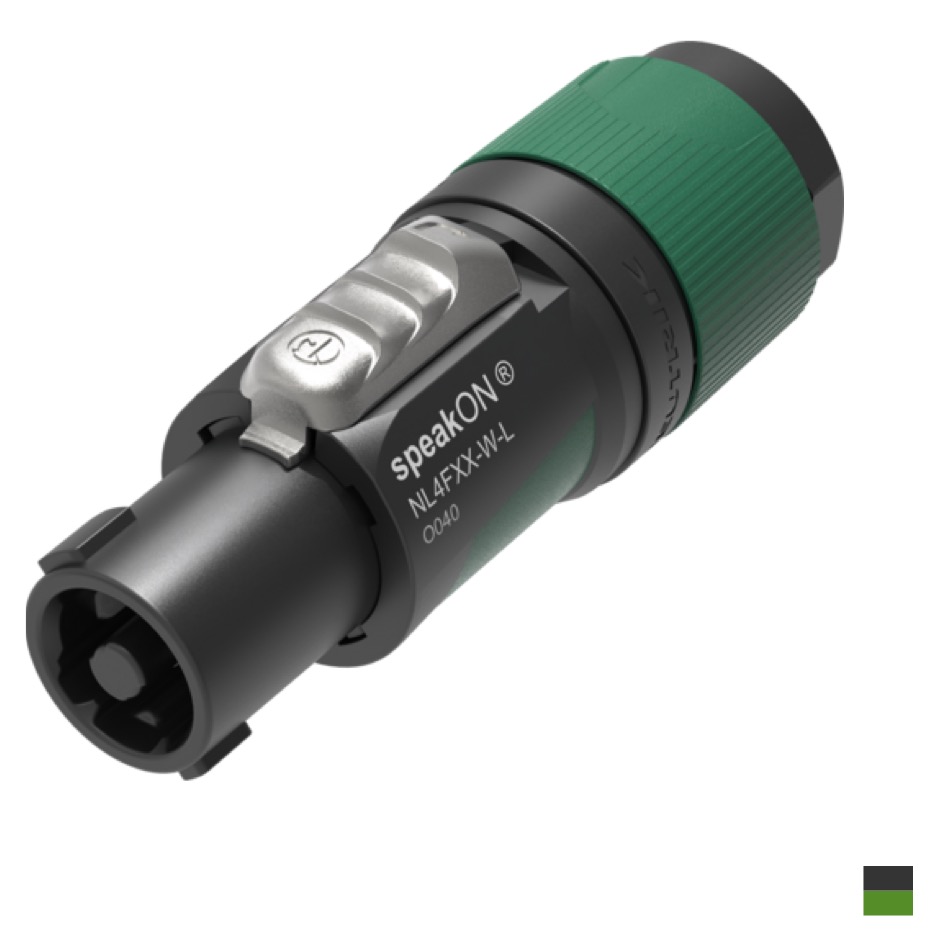

- Les connecteurs de câble speakON sont les connecteurs standard pour les liaisons amplificateur / haut-parleur. Les connecteurs de câble speakON à 2 et 4 pôles ont été spécialement développés pour les charges de courant élevées telles qu’elles se présentent dans le domaine de la sonorisation et de la PA. Les connecteurs de câble speakON dans leur boîtier en plastique robuste disposent d’une pince de serrage traditionnelle Neutrik, d’un système de verrouillage unique et de contacts protégés contre les contacts accidentels.
Caractéristiques
- Nouveau design ergonomique avec boîtier bi-composant antidérapant.
- Montage facile : la pince de serrage s’enclenche mécaniquement dans l’insert. Les deux composants forment une unité fixe (voir aussi la vidéo ci-dessous).
- Courant nominal jusqu’à 37 A valeur efficace (rms)
- Verrouillage et décharge de traction uniques de NEUTRIK pour des diamètres de câble de 10 à 16 mm.
- Certifié IEC 61984 et donc autorisé comme composant pour les appareils selon IEC 62368-1
- Standard de qualité supérieur NEUTRIK, extrêmement robuste et fiable
- Système de verrouillage rotatif simple et fiable
- Protection améliorée contre le flambage grâce à une douille de serrage à deux composants.
Physiquement
– par norme IEC 61984: 37 A 250 V AC
– Polyamide (PA6.6)
– Type de connecteur: Prise de câble 4×1.5 – 4mm2
– Type de raccordement: Contact à vis
– Diamètre du câble: 10mm de 16mm
– Classe de protection IP20
– Couleur/Finition noirverte
Thermiquement
– Température ambiante -33°C – 80°C
Électriquement
– Classe de protection électrique III, SELV
– Tension de fonctionnement 250V AC Ce produit n’est expressément pas prévu pour être utilisé comme fiche de secteur ou d’alimentation électrique!
– Max. courant nominal 30A
– Section du conducteur: 1.5mm2 de 4mm2
