- Le contact à cage femelle unique réduit la résistance de contact et augmente la conductivité tout en réduisant l’usure du contact opposé.
- Contact femelle avec arrêt de soudure empêchant la soudure de s’écouler dans la zone de connexion
- Prise de câble avec cliquet de verrouillage ergonomique et plus grand pour une manipulation et une utilisation plus faciles
- Contact de terre supplémentaire pour une meilleure connexion du boîtier
- La conception améliorée de la pince de serrage augmente encore la force d’extraction et simplifie le montage
- Le passe-câble avec protection anti-pliage en polyuréthane protège le câble à l’extrémité de la fiche contre les contraintes de flexion
- Possibilités de codage couleur et de marquage au moyen de bagues et de douilles de serrage colorées
- Design fin et ergonomique – de haute qualité et maniable
- Boîtier robuste et durable en métal moulé sous pression
- Le filetage intérieur du boîtier est protégé contre les dommages
Physiquement

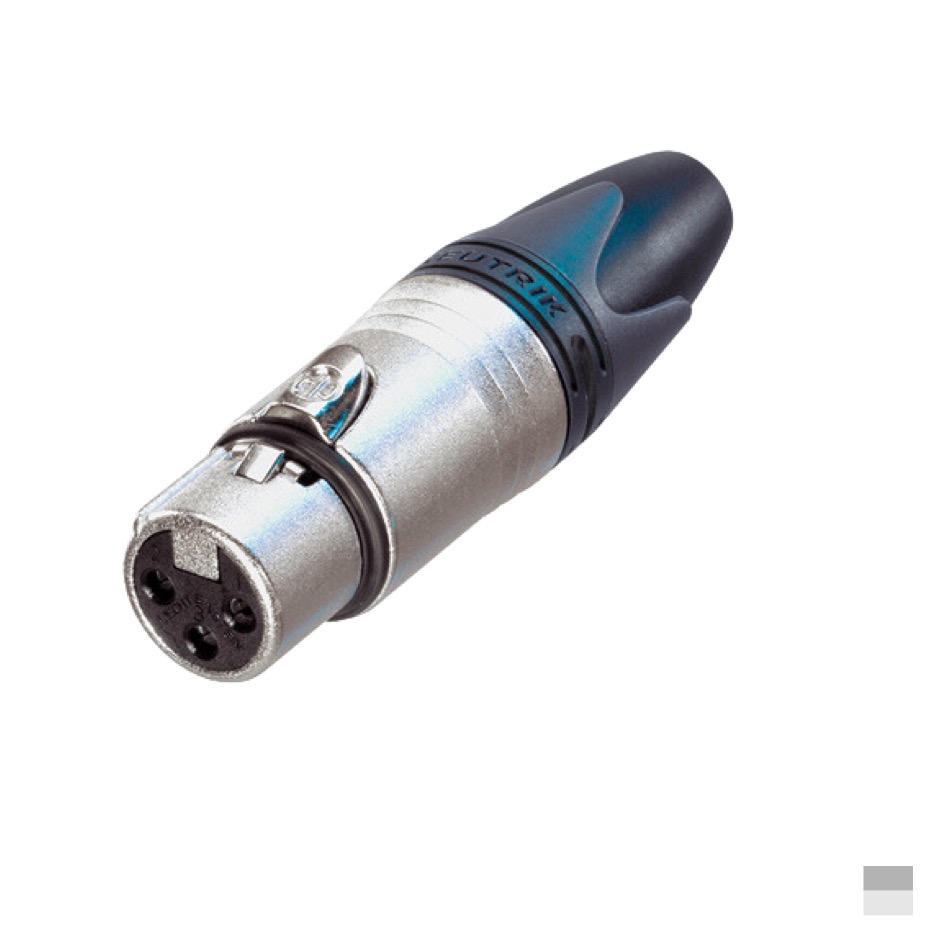

– Type de connecteur: Prise de câble femâle
– Type de raccordement: Contact à souder
– Diamètre du câble: 3.5mm de 8mm
– Couleur/Finition nickel, argenté
– Dimensions | L: 73mm
Électriquement
– Classe de protection électrique III, SELV
– Tension de fonctionnement < 50V
– Max. courant nominal 16A
