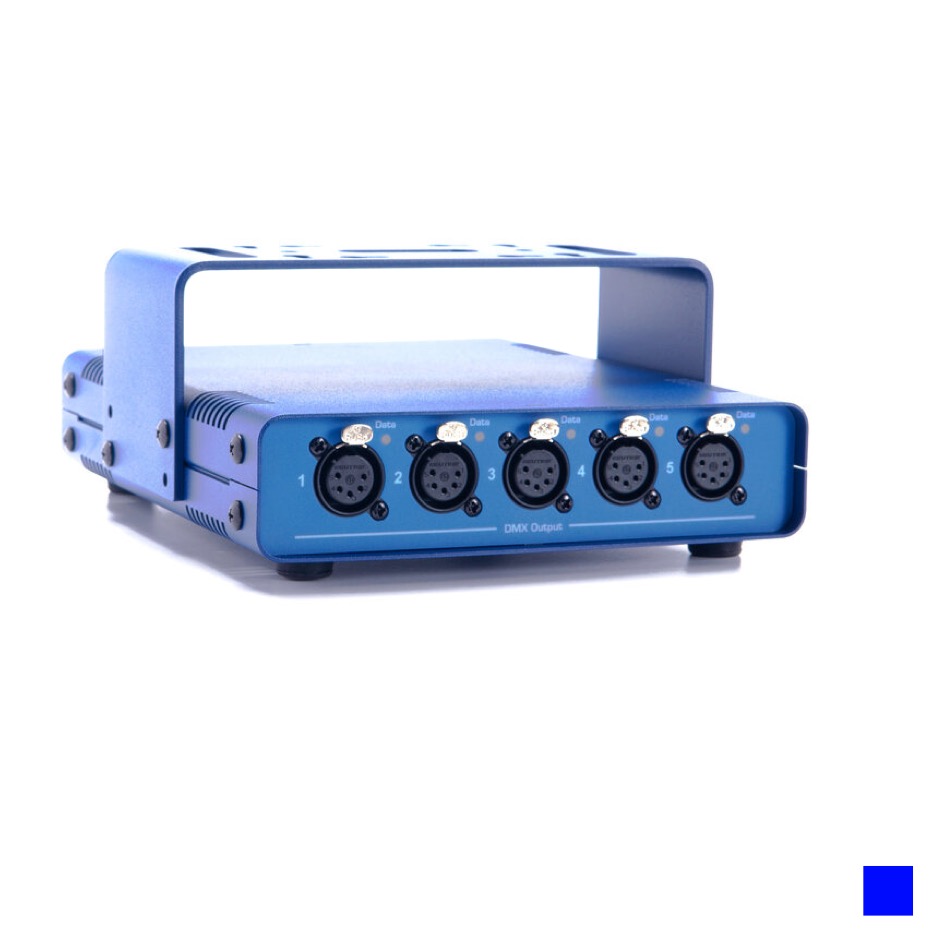

- La gamme ProPlex Opto-Splitter est conçue pour l’amplification, la régénération et la division du signal DMX-512 standard vers plusieurs sorties.
Voici quelques-unes de ses caractéristiques :
– Circuits montés sur amortisseurs. Conçu pour des conditions et des températures extrêmes.
Physiquement
– Boîtier ProPlex « BSH » Mini PortableMount, robuste et prêt pour les tournées.
– Couleur/Finition bleu
– Dimensions | GS: 196mm | H: 44mm | P: 223mm
– Poids 2,1 kg
Thermiquement
– Température ambiante -20°C – 40°C
– Refroidissement par convection
Électriquement
– Classe de protection électrique I
– Tension de fonctionnement 100 – 240VAC 50/60Hz
– Consommation d’énergie 15W
Entrée du connecteur d’alimentation
powerCON 20A Chassis (bleu)
Contrôle
– Protocole DMX512-A
– Protocole Sorie DMX512-A
Entrée
01 XLR5 Châssis Mâle
Sortie
05 XLR5 Châssis Femelle, isolé optique
Délai du signal 0.1µsec
Nombre d’univers DMX 1 (512 Canaux DMX)
