Caractéristiques
- Les répartiteurs optiques ProPlex sont conçus pour amplifier, régénérer et répartir les signaux RDM sur plusieurs sorties.
- Fonctionnalité RDM complète
- Mode de régénération commutable.
- Circuits montés de manière à résister aux chocs. Conçus pour résister à des conditions et des températures extrêmes.
Voici quelques-unes de leurs caractéristiques :
Physiquement

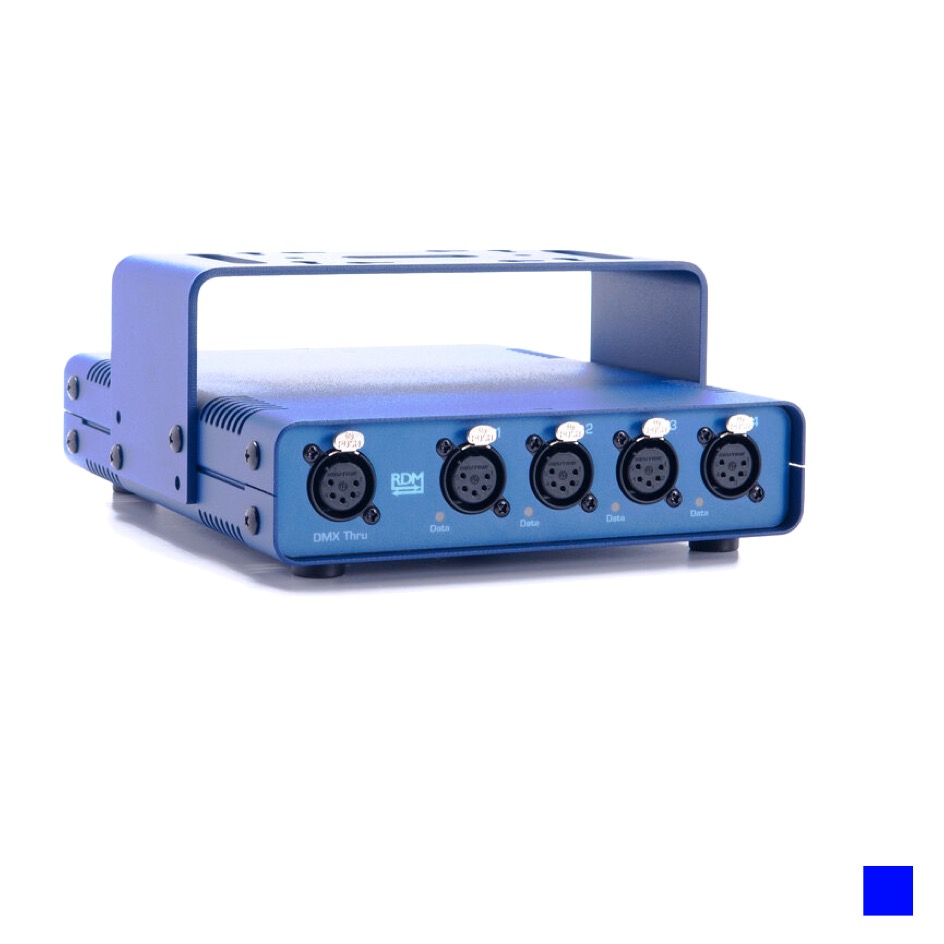

– Boîtier ProPlex « BSH » Mini PortableMount, robuste et prêt pour les tournées.
– Couleur/Finition bleu
– Dimensions | GS: 190mm | H: 44mm | P: 223mm
– Poids 2,1 kg
Thermiquement
– Température ambiante -20°C – 40°C
– Refroidissement par convection
Électriquement
– Classe de protection électrique I
– Tension de fonctionnement 100 – 240VAC 50/60Hz
– Consommation d’énergie 15W
Entrée du connecteur d’alimentation
powerCON 20A Chassis (bleu)
Sortie du connecteur d’alimentation
Prise de Chassis compatible avec Neutrik powerCON 20 gris
Contrôle
– Protocole DMX512-A, RDM
– Protocole Sorie DMX512-A, RDM
Entrée
01 XLR5 Châssis Mâle
Sortie
01 XLR5 Châssis Femâle loop out
04 XLR5 Châssis Femelle, isolé optique
Délai du signal 2µsec
Nombre d’univers DMX 1 (512 Canaux DMX)
