Description détaillée
- Le gate est alimenté en 48 V DC, il a en outre la possibilité d’être alimenté au moyen de PoE (Power over Ethernet) au standard IEEE 802.3af. Il est ainsi possible d’alimenter l’appareil via une paire torsadée sans utiliser d’alimentation externe près de l’appareil. L’appareil se trouve dans un boîtier métallique, ce qui le protège contre les dommages mécaniques.
Le gate dispose de deux modes pour combiner les signaux de deux sources : HTP et LTP. La version du protocole est Art-Net4 (également compatible avec Art-Net 1 – 4).
L’appareil est équipé de deux ports DMX / RDM en mode IN / OUT et d’un port Ethernet au standard 10 / 100BaseTX. Les ports DMX512 sont des connecteurs XLR avec séparation optique et galvanique et sont insensibles aux dommages mécaniques.

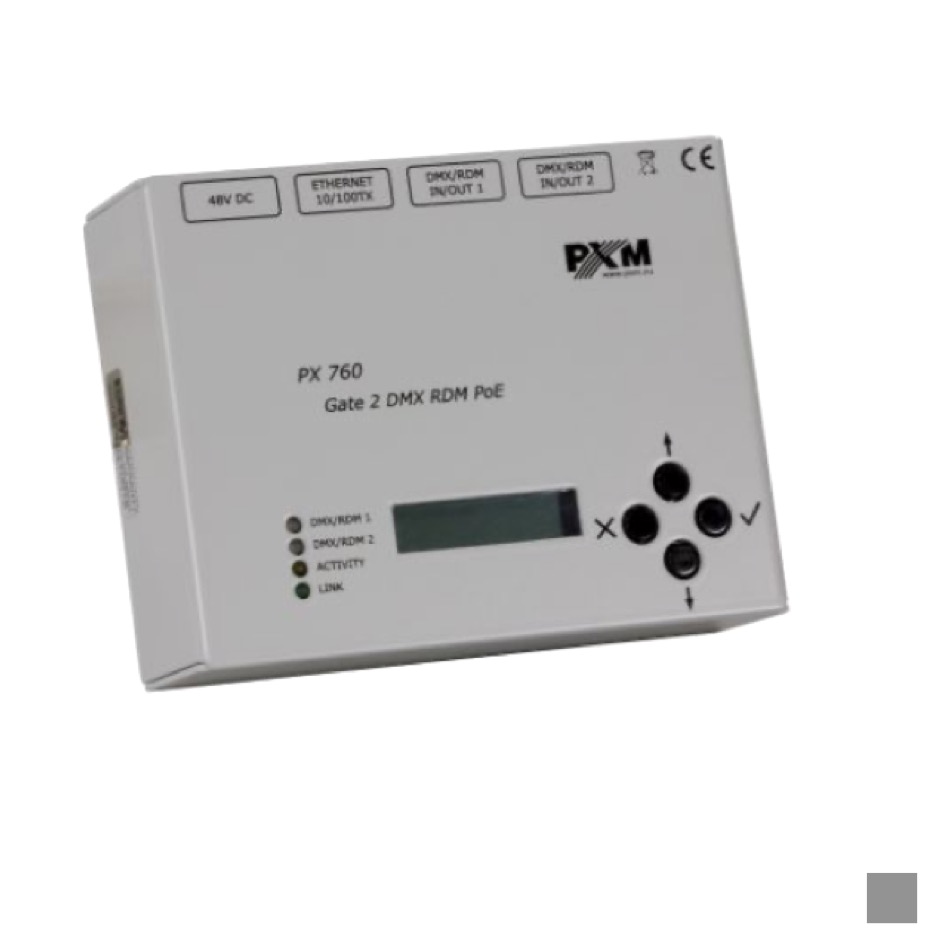

Quatre LED sont installées sur la face avant, deux LED bicolores pour indiquer le transfert de données sur les ports DMX/RDM et deux LED monochromes pour informer sur l’état de la connexion réseau Art-Net.
Le Gate PX760 dispose d’un écran et de quatre boutons qui permettent de modifier la configuration : les paramètres Art-Net, Ethernet et DMX (p. ex : retards, MAB, MBF, WAIT et le nombre de canaux DMX transmis)
Physiquement
– Boîtier en plastique pour montage sur rail DIN
– Couleur/Finition gris
– Dimensions | GS: 127mm | H: 42mm | P: 99mm
– Poids 0,3 kg
Électriquement
– Classe de protection électrique III, SELV
– Tension de fonctionnement 48 VDC
PoE(PowerüberEthernet IEEE 802.3af)
– Consommation d’énergie 1W
Entrée du connecteur d’alimentation
DC-Jack
RJ45 PoE
Contrôle
– Protocole DMX, RDM
– Protocole Sorie DMX, RDM, DALI
Entrée
02 XLR5 châssis femelle configurable également comme sortie
Sortie
01 XLR5 Chassis Male
Nombre d’univers DMX 2 (1024 Canaux DMX)
Netzwerk
– Protocole art-NET 1-4
Entrée
01 NEUTRIK Ethercon
