Description détaillée

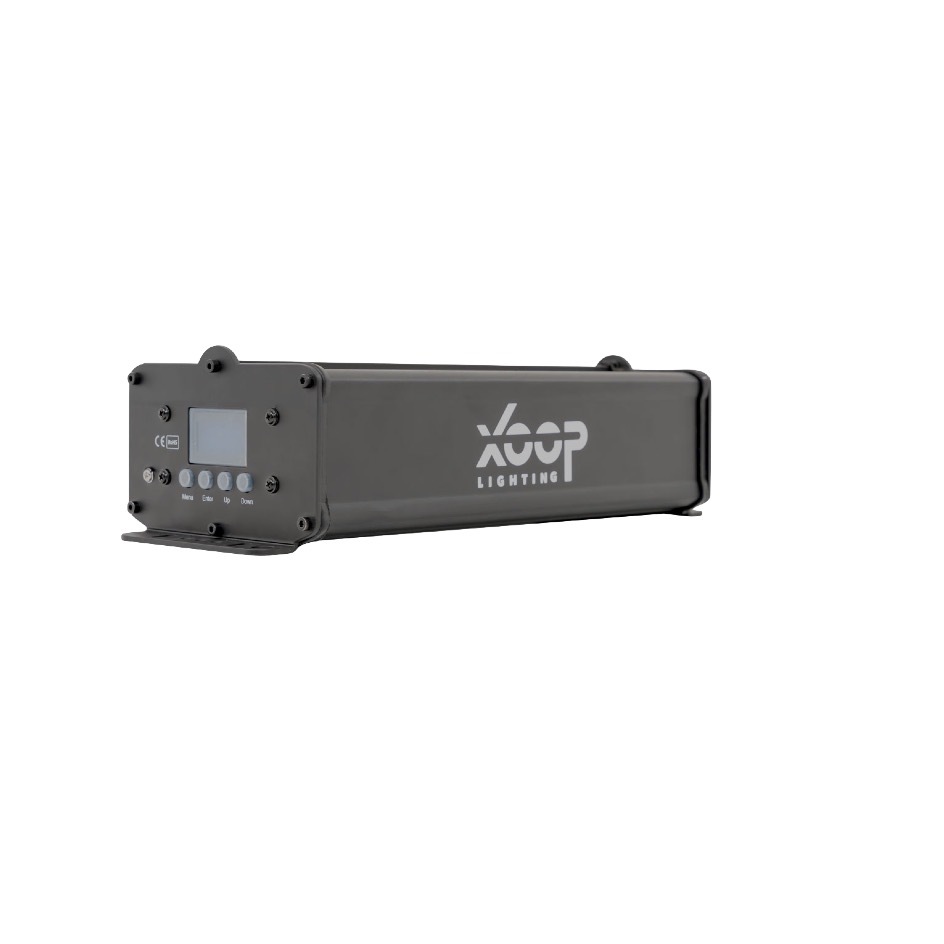

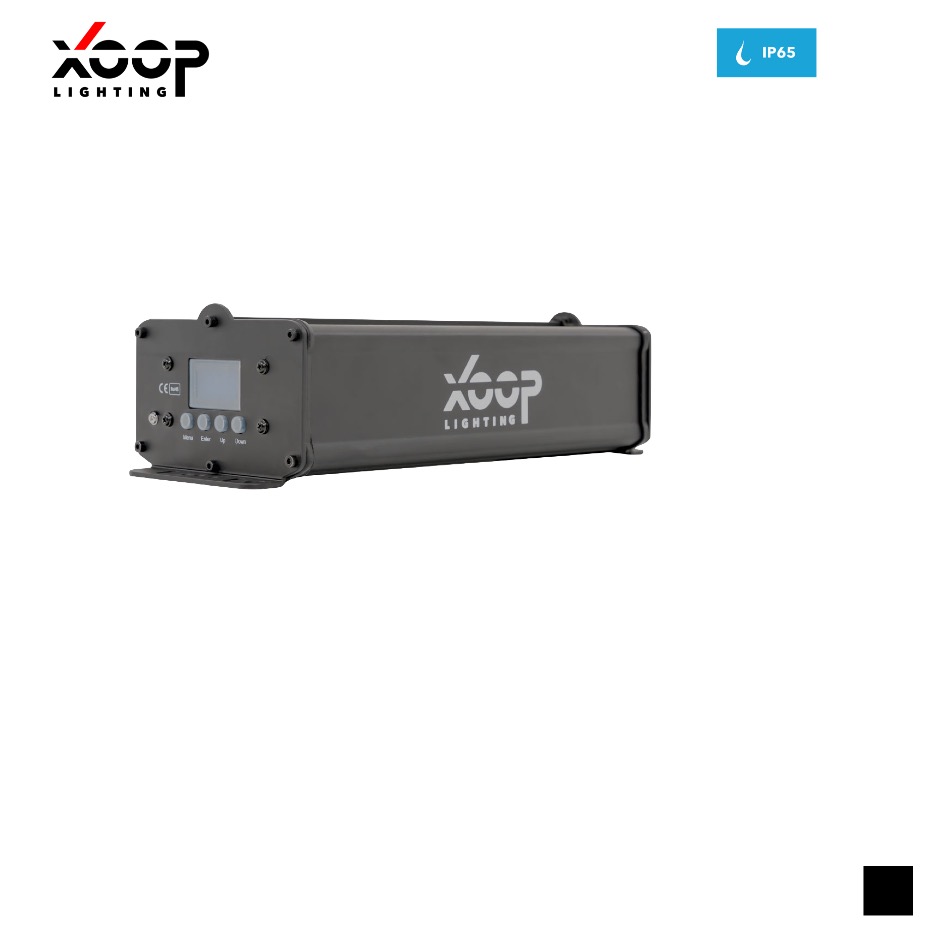

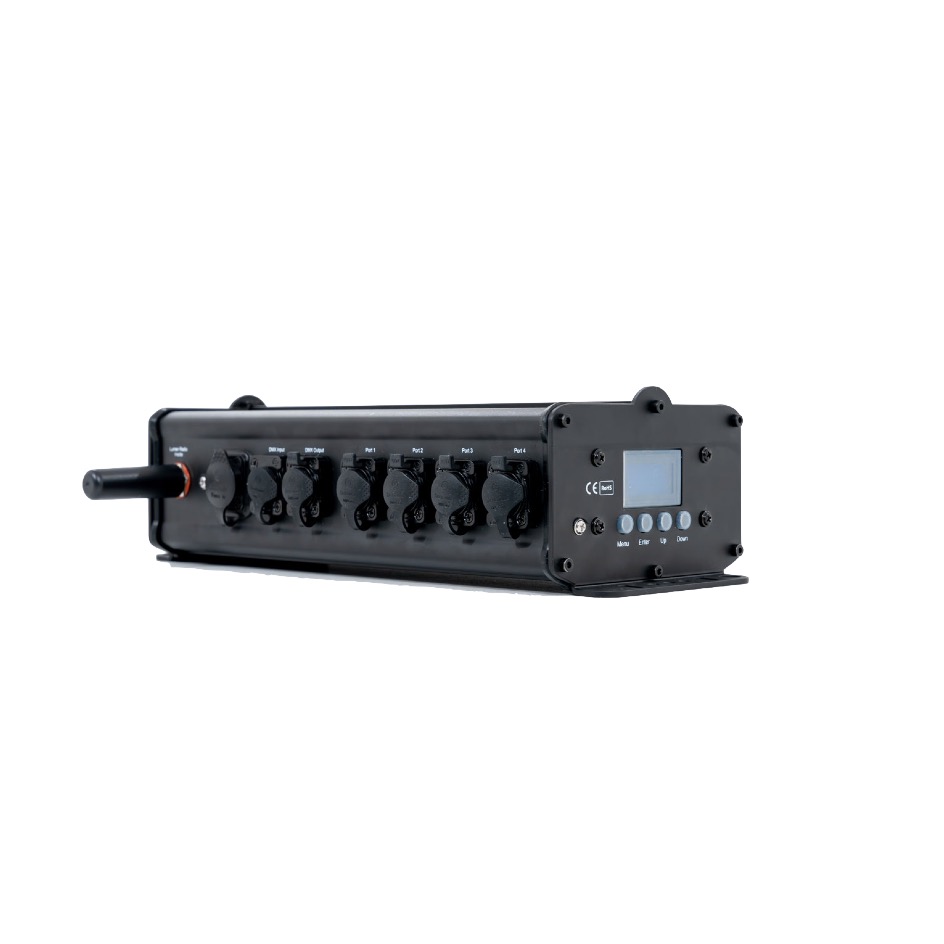

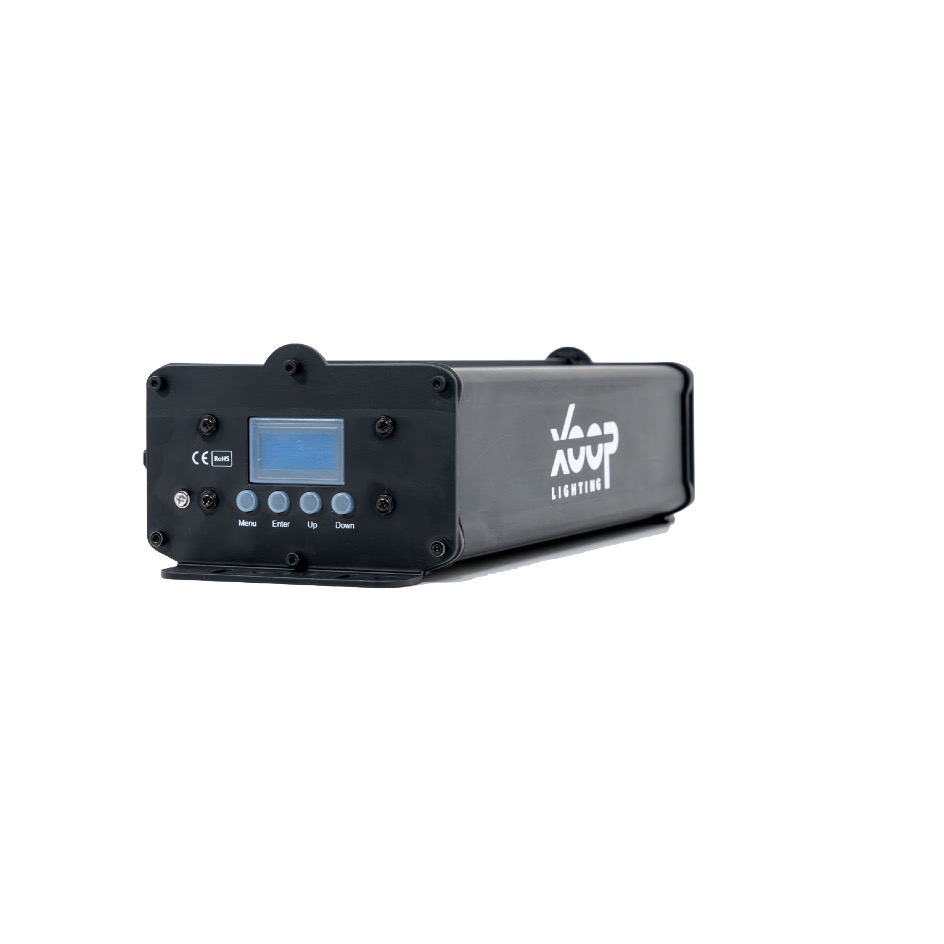

- Le D4 sert à alimenter et à contrôler les traverses LED XOOP 290-1 & 200-2. Il dispose de 4 sorties, chaque sortie pouvant fournir jusqu’à 96W. Cela correspond à 4-5m de traverses LED. Chaque sortie est équipée de prises RJ45 verrouillables. Pour la commande par DMX, des prises RJ45 sont également disponibles, ainsi que des prises XLR à 5 broches. Le pilote est certifié IP65 et convient parfaitement à une installation directe sur la traverse. À cet effet, l’appareil dispose également d’une interface LumenRadio permettant de piloter le pilote sans fil.
Caractéristiques
- Pilote pour XOOP 200-2 & 290-1 LED
- 04 x sortie RJ45
- 96W par sortie
- Modes DMX : 1, 2, 3, 4, 7, 64 &112 canaux
- DMX : 5-pin XLR In/Out & RJ45 In/Out
Physiquement
– Boîtier en aluminium avec filetage M10 pour collier de serrage, trous de fixation supplémentaires
– Classe de protection IP65
– Couleur/Finition noir
– Dimensions | GS: 337mm | H: 105mm | P: 241mm
– Poids 3,9 kg
Thermiquement
– Température ambiante -5°C – 65°C
– Refroidissement forcé avec ventilateur silencieux
Électriquement
– Classe de protection électrique I
– Tension de fonctionnement 90-264 V AC, 50/60 Hz
– Consommation d’énergie 500W
– Tension de sortie 04 x 24V. Pour utiliser le driver D4 en combinaison avec les structures LED Xoop, il convient de choisir des câbles CAT6 AWG 23 ou plus épais avec des connecteurs RJ45.
– Courant de sortie 04 x 4A
– Puissance de sortie 04 x 96W
Entrée du connecteur d’alimentation
Seetronic SAC3 IP65
Sortie du connecteur d’alimentation
04 x RJ45 IP65
Contrôle
– Protocole DMX512, Autonome
– Protocole Sorie DMX512, Autonome
– 7 Modes-DMX ave 1, 2, 3, 4, 7, 64 &112 DMX-Kanälen
Entrée
01 XLR5 Chassis Mâle IP65
01 RJ45 IP65
Sortie
01 XLR5 Chassis Femâle IP65
01 RJ45 IP65
Nombre d’univers DMX 1 ( Canaux DMX)
Récepteur radio (RX)
– Standart radio DMXLumenRadio CRMX™
